Kim phun trên ô tô là bộ phận quyết định khả năng vận hành, mức tiêu hao và hiệu suất của động cơ. Ở các dòng xe hiện đại, đặc biệt là động cơ Diesel Common Rail, mỗi kim phun đều có mã định danh riêng, giúp ECU nhận diện chính xác lượng nhiên liệu cần phun cho từng xi lanh. Khi thay mới kim phun, việc nạp mã kim phun bằng máy chẩn đoán ô tô Autel là bước cực kỳ quan trọng để đảm bảo động cơ hoạt động ổn định, tiết kiệm và đúng tiêu chuẩn kỹ thuật. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo kim phun, vai trò của kim phun và hướng dẫn chi tiết quy trình nạp mã bằng máy Autel – thiết bị chẩn đoán chuyên dụng hàng đầu hiện nay.
CÔNG TY TNHH ĐIỆN TỬ THIÊN PHONG:
- Địa chỉ: 14 Đường 13, Khu đô thị Lakeview City, Phường Bình Trưng, Thành phố Hồ Chí Minh.
- Hotline: 0888 239 338
- Chính sách bảo hành uy tín – chuyên nghiệp.
- TPAUTO chuyên phân phối sỉ lẻ các sản phẩm AUTEL, thương hiệu máy chẩn đoán số 1 toàn cầu. Máy kiểm tra, cài đặt, lập trình van cảm biến áp suất lốp ô tô, van cảm biến ô tô chính hãng. Máy cài đặt chìa khóa, remote, smartkey ô tô, cung cấp chìa khóa Smarkey Autel tạo được cho các hãng.
- Camera nội soi buồng đốt, máy lạnh ô tô
- Thiết bị chuyên đo bình ắc quy ô tô
1. GIỚI THIỆU CHUNG VỀ KIM PHUN:
Kim phun trên ô tô là bộ phận quan trọng trong hệ thống cung cấp nhiên liệu, có nhiệm vụ phun nhiên liệu vào buồng đốt theo đúng thời điểm và lưu lượng mà động cơ cần. Nhờ sự điều khiển chính xác của ECU, kim phun giúp hỗn hợp xăng – không khí cháy tối ưu, từ đó nâng cao hiệu suất, tiết kiệm nhiên liệu và giảm khí thải.
Kim phun thường có:
-
Đầu vòi phun: tạo tia nhiên liệu dạng sương.
-
Cuộn dây điện từ: điều khiển việc mở/đóng kim phun.
-
Lò xo hồi: đảm bảo kim đóng kín khi không nhận tín hiệu.
-
Gioăng cao su: ngăn rò rỉ nhiên liệu.
2. TÌNH TRẠNG XE, DẤU HIỆU KIM PHUN HỎNG:
- Đề không nổ, đề khó nổ, phải mồi dầu mới nổ.
- Máy rung, lắc, bị bỏ máy
- Hao dầu, tốn nhiên liệu bất thường.
- Xe xả khói đen, nghe mùi dầu diesel nhiều.
- Đèn động cơ sáng trên màn hình thông tin.
3. MÃ LỖI LIÊN QUAN KIM PHUN TRÊN MÁY CHẨN ĐOÁN
| Mã lỗi (DTC) | Mô tả mã lỗi tiếng Anh | Mô tả bằng tiếng Việt |
|---|---|---|
| P0200 | Injector Circuit Malfunction | Sự cố mạch kim phun |
| P0201 | Injector Circuit Open / Shorted – Cylinder #1 | Mạch kim phun hở / chập – Xi-lanh số 1 |
| P0202 | Injector Circuit Open / Shorted – Cylinder #2 | Mạch kim phun hở / chập – Xi-lanh số 2 |
| P0203 | Injector Circuit Open / Shorted – Cylinder #3 | Mạch kim phun hở / chập – Xi-lanh số 3 |
| P1201 | Injector Circuit Open / Shorted – Cylinder #1 | Mạch kim phun hở / chập – Xi-lanh số 1 |
| P1202 | Injector Circuit Open / Shorted – Cylinder #2 | Mạch kim phun hở / chập – Xi-lanh số 2 |
| P1209 | Injector Control Pressure System Fault | Sự cố hệ thống điều khiển áp lực kim phun |
| P1210 | Injector Control Pressure Above Expected Level | Áp lực điều khiển kim phun cao hơn mức dự kiến |
| P1211 | Injector Control Pressure Sensor Above / Below Desired | Cảm biến áp lực kim phun báo cao hoặc thấp so với mong đợi |
4. NẠP MÃ KIM PHUN BẰNG MÁY CHẨN ĐOÁN AUTEL

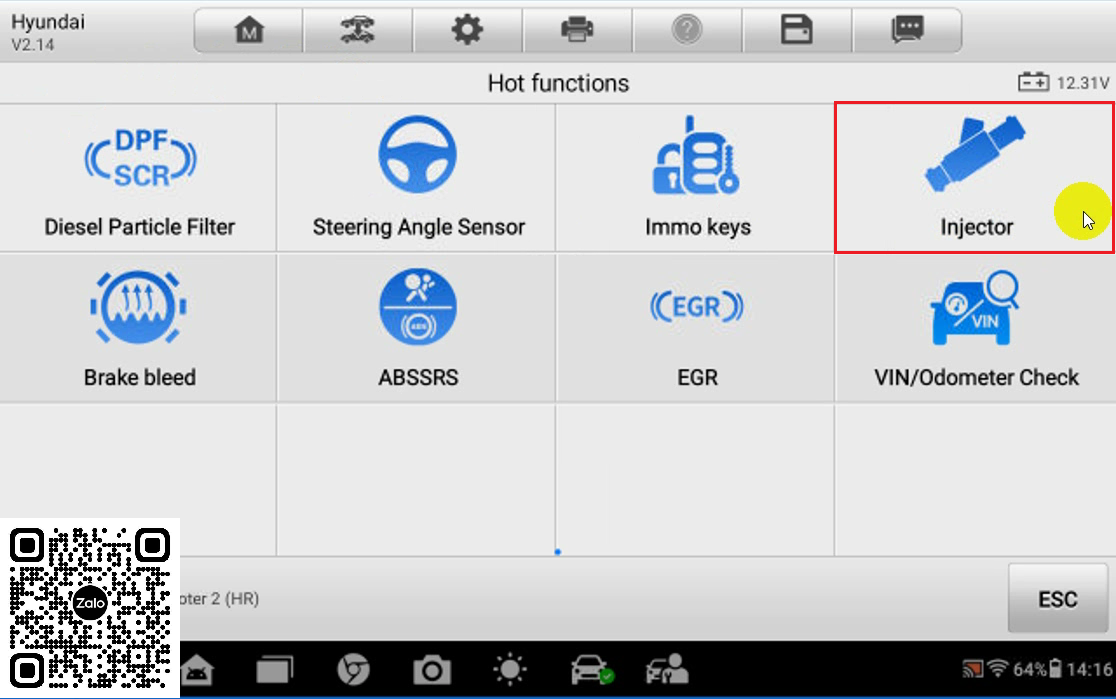

- Chức năng Injector (Kim phun) trên máy chẩn đoán Autel
- Máy đọc lỗi ô tô Autel kiểm tra lại mã kim cũ của xe trước khi thay
- Mã kim mới sau khi nạp bằng thiết bị chẩn đoán ô tô Autel
- Quá trình cài mã kim phun diesel mới bằng máy chuyên chẩn đoán ô tô tải Autel
5. VIDEO HƯỚNG DẪN NẠP MÃ KIM PHUN XE HYUNDAI NEW PORTER 2021 BẰNG MÁY ĐỌC LỖI AUTEL:
6. THÔNG TIN VỀ MÃ KIM PHUN
Mã kim phun không cố định một số ký tự chung cho tất cả hãng xe, mà sẽ tùy thuộc vào:
🚩Hãng sản xuất động cơ (Toyota, Ford, Hyundai, Isuzu, Cummins, Bosch, Denso, Delphi…)
🏁Loại động cơ (Diesel Common Rail, GDI, MPI…)
🏳️Công nghệ kim phun
| Hãng/Loại kim phun | Độ dài mã kim phun (ký tự) | Ghi chú |
|---|---|---|
| Bosch Common Rail (CRI2, CRI3) | 16 – 20 ký tự | Mã alphanumeric, in trên thân kim phun Diesel |
| Denso G2/G3 Injector | 30 – 40 ký tự | Mã rất dài, đặc trưng của các dòng xe Nhật (Toyota, Nissan, Mazda) |
| Delphi Euro 4/5 Injector | 16 – 20 ký tự | Dùng cho xe Diesel châu Âu, phổ biến trên Ford, Peugeot, Kia… |
| Siemens/VDO Injector | 20 – 25 ký tự | Thường trên các xe châu Âu, động cơ Diesel |
| Kim phun xăng EFI/MPI (đời cũ) | 8 – 12 ký tự | Ngắn, dễ nhận diện, ít phức tạp |
| Kim phun GDI (Gasoline Direct Injection) | 12 – 16 ký tự | Mã trung bình, chủ yếu dạng số + chữ |
| Isuzu/Hitachi Common Rail Injector | 20 – 25 ký tự | Sử dụng trên xe tải nhẹ và bán tải Diesel |
| Cummins Diesel Injector | 16 – 20 ký tự | Mã trung bình, phổ biến trong xe tải nặng, đầu kéo |
Một số độ dài mã kim phun phân loại theo hãng và model xe:
| Loại kim phun theo hãng xe | Độ dài mã kim phun (ký tự) |
|---|---|
| Mercedes Sprinter | Dạng chữ |
| Hyundai | 33 ký tự |
| Ford | 10 ký tự |

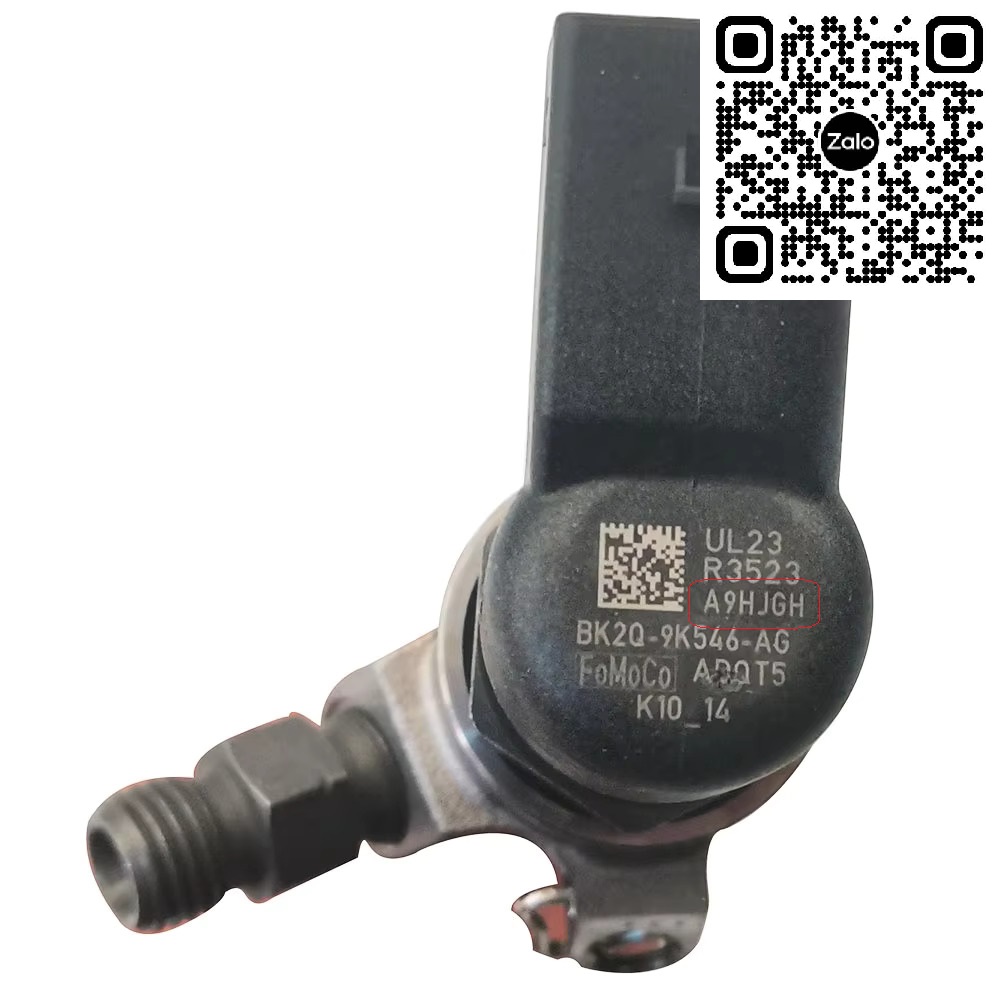

Kim phun của các dòng xe Ford

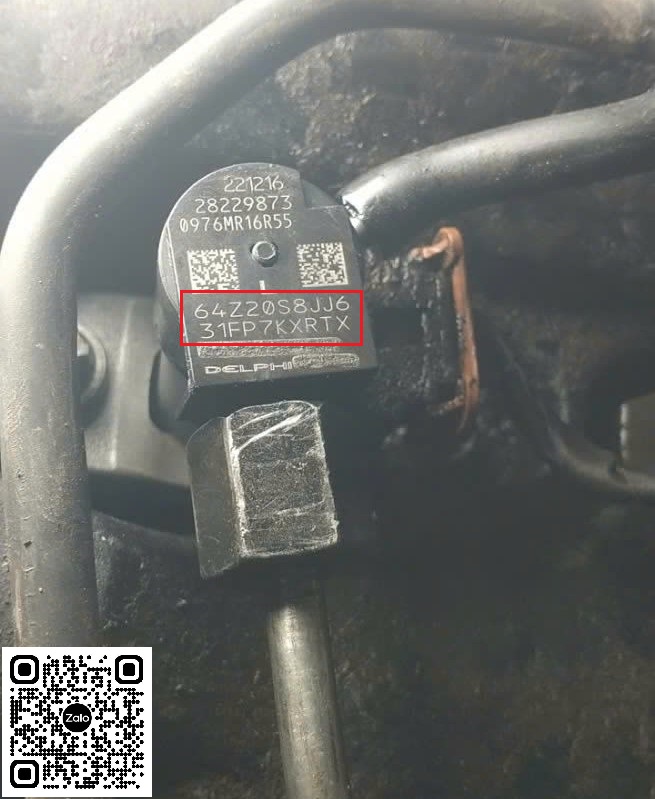

Kim phun của xe Hyundai New Porter 2021
