Trong lĩnh vực sửa chữa và bảo dưỡng ô tô, cân chỉnh góc đặt bánh xe là công việc quan trọng giúp duy trì độ ổn định khi vận hành, cải thiện khả năng điều khiển và hạn chế tình trạng lốp mòn không đều. Để thực hiện công việc này hiệu quả, gara cần một hệ thống đo lường chính xác, có khả năng hiển thị thông số trực quan và hỗ trợ kỹ thuật viên trong suốt quá trình điều chỉnh.

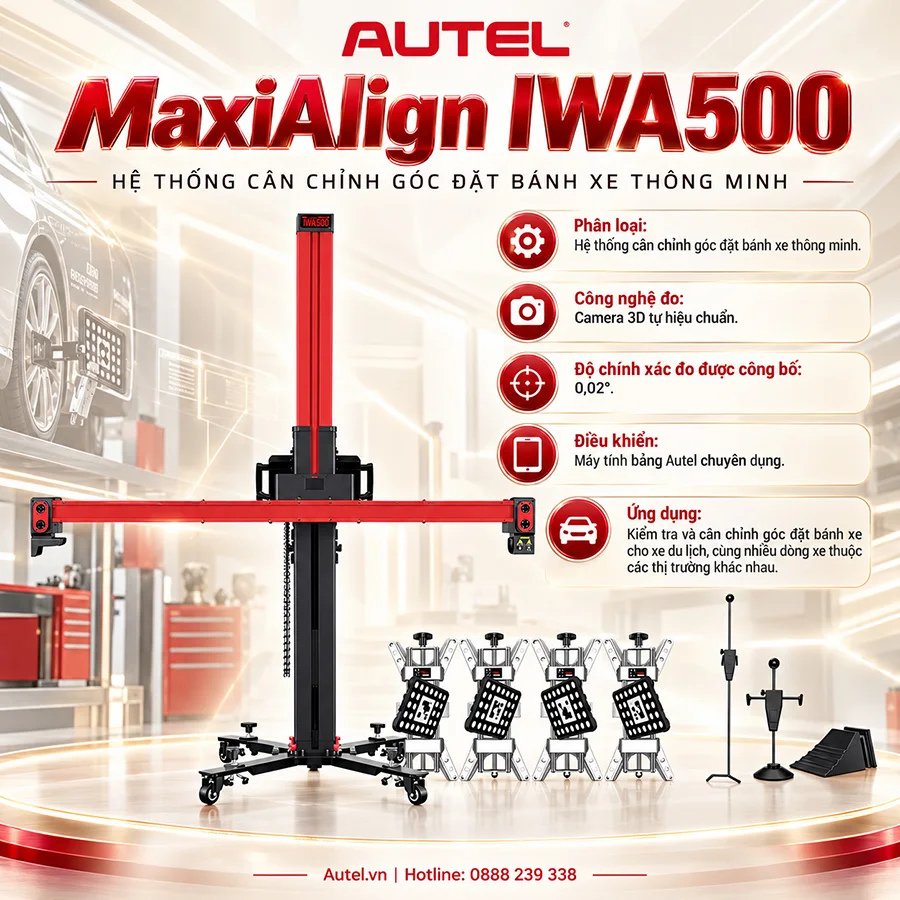

Autel MaxiAlign IWA500 là hệ thống cân chỉnh góc đặt bánh xe 3D thông minh, được thiết kế nhằm tối ưu quy trình làm việc tại các trung tâm dịch vụ và gara ô tô chuyên nghiệp. Thiết bị nổi bật với hệ thống 5 camera 3D độ phân giải cao, khả năng tự hiệu chuẩn, phần mềm điều khiển bằng máy tính bảng và các tính năng hỗ trợ cân chỉnh theo thông số kỹ thuật của nhà sản xuất xe.
Không chỉ phục vụ việc đo các góc đặt bánh xe, Autel IWA500 còn tích hợp hướng dẫn điều chỉnh, nhận diện xe, hỗ trợ hiệu chỉnh cảm biến góc lái và tạo báo cáo kết quả trước – sau khi cân chỉnh. Những tính năng này giúp kỹ thuật viên kiểm soát quá trình sửa chữa tốt hơn, đồng thời nâng cao tính chuyên nghiệp của dịch vụ.

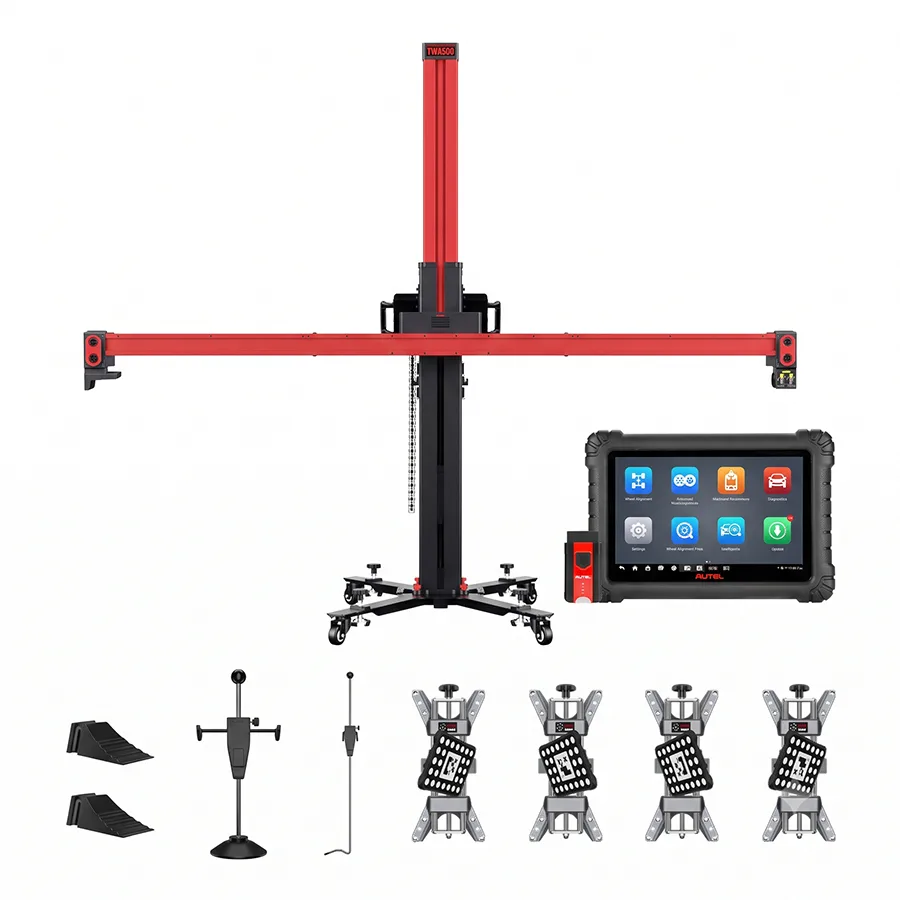

Autel MaxiAlign IWA500
Thông số kỹ thuật đáng chú ý của hệ thống khung cân chỉnh IWA500 gồm:
| Hạng mục | Thông số |
| Model khung cân chỉnh | AUTEL-CSCW500 |
| Số lượng camera | 5 camera 3D |
| Độ phân giải mỗi camera | 3072 × 2048 pixel |
| Độ chính xác đo góc công bố | 0,02° |
| Tần suất đo điển hình | 9 lần/giây |
| Chiều dài thanh camera | Khoảng 2.671,6 mm |
| Khoảng cách làm việc khuyến nghị | Khoảng 2.667 mm |
| Chiều dài cơ sở xe hỗ trợ | Khoảng 2.032–5.588 mm |
| Khoảng cách bánh xe hỗ trợ | Khoảng 1.270–2.490 mm |
| Đường kính vành với kẹp vành | Khoảng 279–609 mm |
| Đường kính lốp với kẹp lốp | Khoảng 482,6–939,8 mm |
| Nhiệt độ vận hành | -10 đến 50°C |
Tổng quan về máy cân chỉnh góc đặt bánh xe Autel MaxiAlign IWA500
Autel MaxiAlign IWA500 thuộc dòng thiết bị cân chỉnh góc đặt bánh xe chuyên dụng của Autel. Hệ thống kết hợp khung camera, mục tiêu đo gắn trên bánh xe và phần mềm xử lý dữ liệu để xác định các thông số hình học liên quan đến vị trí bánh xe.
Thay vì chỉ dựa vào kinh nghiệm hoặc phương pháp kiểm tra thủ công, kỹ thuật viên có thể theo dõi kết quả đo trên màn hình, so sánh với dữ liệu tiêu chuẩn và thực hiện điều chỉnh theo hướng dẫn của phần mềm.
IWA500 được phát triển theo hướng đơn giản hóa thao tác, giúp kỹ thuật viên theo dõi toàn bộ quy trình từ nhận diện xe, thiết lập thông số đến kiểm tra kết quả cuối cùng. Hệ thống cũng hỗ trợ lưu báo cáo để phục vụ quản lý hồ sơ dịch vụ và trao đổi thông tin với khách hàng.
Autel MaxiAlign IWA500 phù hợp với những đối tượng nào?
Thiết bị hướng đến các gara sửa chữa gầm, trung tâm lốp, xưởng dịch vụ ô tô và cơ sở chuyên thực hiện cân chỉnh góc đặt bánh xe. Đây là lựa chọn đáng cân nhắc đối với những đơn vị muốn xây dựng quy trình cân chỉnh có tính hệ thống, giảm thao tác thiết lập thủ công và cung cấp kết quả đo rõ ràng cho khách hàng.
Đối với gara đang mở rộng dịch vụ, IWA500 có thể hỗ trợ tiếp nhận nhiều dòng xe khác nhau thông qua cơ sở dữ liệu thông số cân chỉnh. Tuy nhiên, phạm vi dữ liệu cụ thể cần được xác nhận theo dòng xe, năm sản xuất, thị trường và phiên bản phần mềm đang sử dụng.
Công nghệ camera 3D trên Autel MaxiAlign IWA500
Hệ thống 5 camera 3D độ phân giải cao
Một trong những điểm nổi bật của Autel MaxiAlign IWA500 là hệ thống gồm 5 camera 3D độ phân giải cao, hỗ trợ tự hiệu chuẩn. Theo thông tin do Autel công bố, hệ thống có độ chính xác đo góc đạt 0,02°.
Các camera thu nhận dữ liệu hình học từ những mục tiêu đo được lắp trên bánh xe. Phần mềm sử dụng dữ liệu thu thập được để tính toán và hiển thị các thông số góc đặt bánh xe, giúp kỹ thuật viên đánh giá tình trạng ban đầu và theo dõi sự thay đổi trong quá trình điều chỉnh.
Độ chính xác đo là yếu tố quan trọng khi cân chỉnh góc đặt bánh xe, bởi những sai lệch nhỏ cũng có thể ảnh hưởng đến kết quả nếu không được đánh giá theo đúng tiêu chuẩn của từng dòng xe. Công nghệ camera 3D giúp quá trình đo có tính trực quan và nhất quán hơn, đồng thời giảm sự phụ thuộc vào một số thao tác đo thủ công.
Cần lưu ý rằng độ chính xác 0,02° là thông số được nhà sản xuất công bố. Kết quả thực tế còn phụ thuộc vào điều kiện lắp đặt, tình trạng thiết bị, hiệu chuẩn, vị trí mục tiêu đo và quy trình vận hành.
Tự động theo dõi độ cao thanh camera
Autel IWA500 được trang bị tính năng tự động theo dõi và điều chỉnh độ cao thanh camera. Khi cầu nâng thay đổi độ cao, hệ thống hỗ trợ duy trì vị trí làm việc phù hợp của cụm camera, hạn chế tình trạng mục tiêu đo bị che khuất và giảm nhu cầu điều chỉnh thủ công.
Tính năng này hữu ích trong các gara thường xuyên nâng xe để kiểm tra gầm hoặc thực hiện các bước cân chỉnh khác nhau. Việc tối ưu vị trí camera góp phần giúp kỹ thuật viên thao tác thuận tiện hơn và duy trì điều kiện đo ổn định trong quy trình làm việc.
Phần mềm hiển thị dữ liệu trực quan

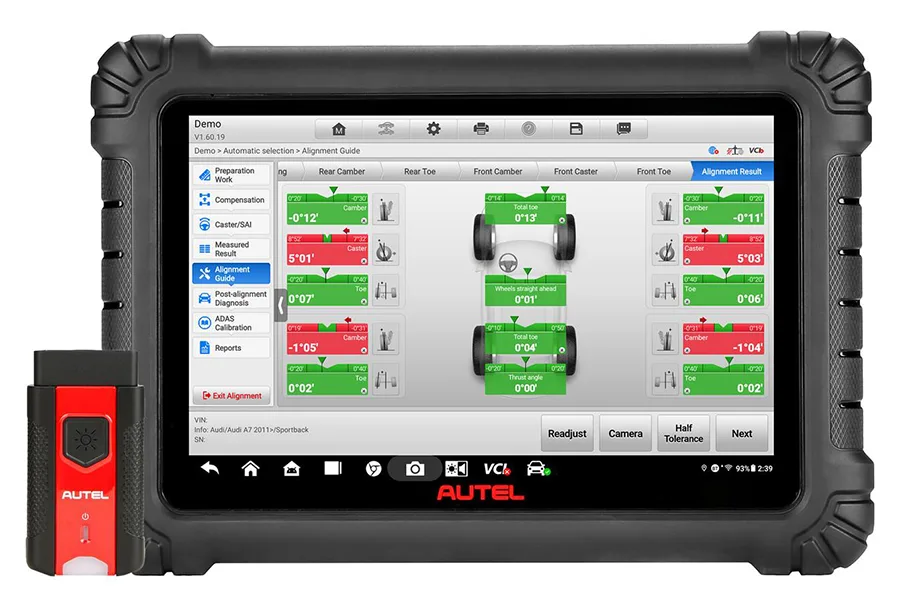

Dữ liệu đo được trình bày trên máy chẩn đoán Autel, giúp kỹ thuật viên dễ dàng theo dõi thông số từng bánh xe và so sánh với giới hạn tiêu chuẩn. Các hướng dẫn bằng đồ họa hỗ trợ xác định vị trí cần điều chỉnh, đồng thời giúp người vận hành kiểm tra lại kết quả sau khi hoàn tất.
Cách hiển thị trực quan đặc biệt hữu ích đối với gara cần chuẩn hóa quy trình giữa nhiều kỹ thuật viên, bởi kết quả không chỉ dựa vào kinh nghiệm cá nhân mà còn được đối chiếu với dữ liệu đo và thông số kỹ thuật tương ứng.
Các chức năng nổi bật của Autel MaxiAlign IWA500
Đo các góc đặt bánh xe quan trọng
Autel MaxiAlign IWA500 hỗ trợ đo các thông số cốt lõi trong quy trình cân chỉnh góc đặt bánh xe, bao gồm camber, caster, toe và thrust angle.

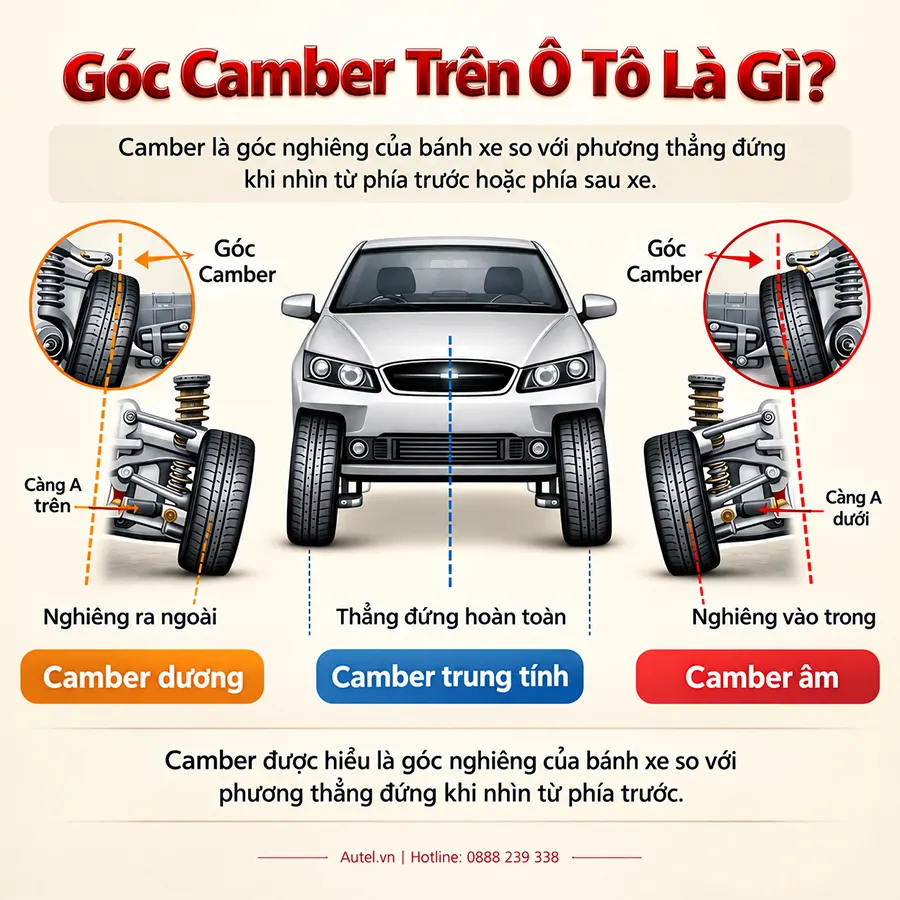

Camber – Góc nghiêng bánh xe: Đây là góc nghiêng của bánh xe vào trong hoặc ra ngoài khi quan sát từ phía trước. Camber sai lệch có thể liên quan đến tình trạng mòn lốp không đều và ảnh hưởng đến đặc tính vận hành của xe.

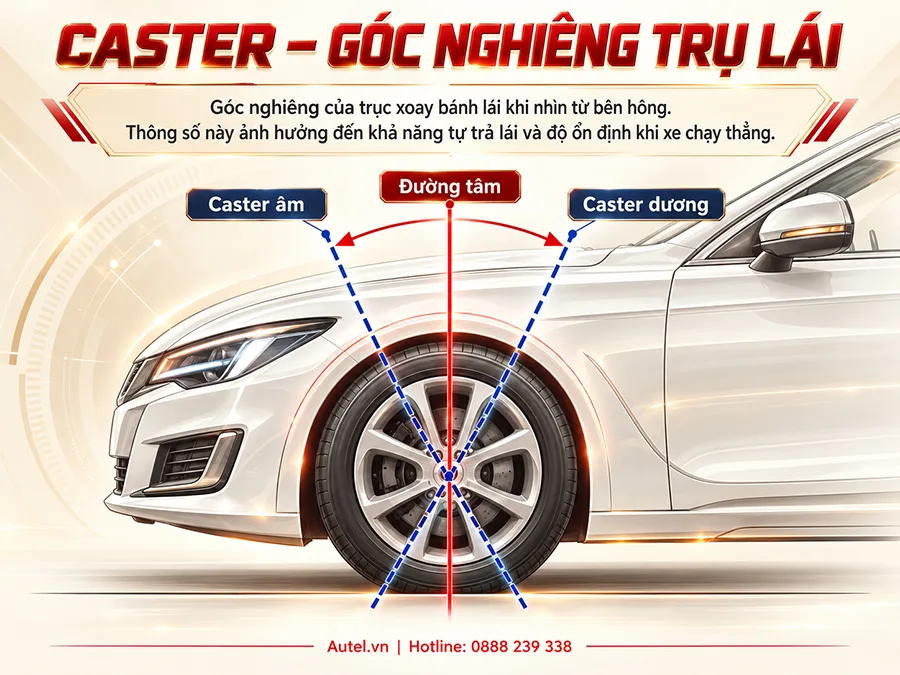

Caster – Góc nghiêng trụ lái: Thể hiện độ nghiêng của trục xoay bánh lái khi nhìn từ bên hông. Thông số này góp phần ảnh hưởng đến khả năng tự trả lái và độ ổn định hướng chuyển động.

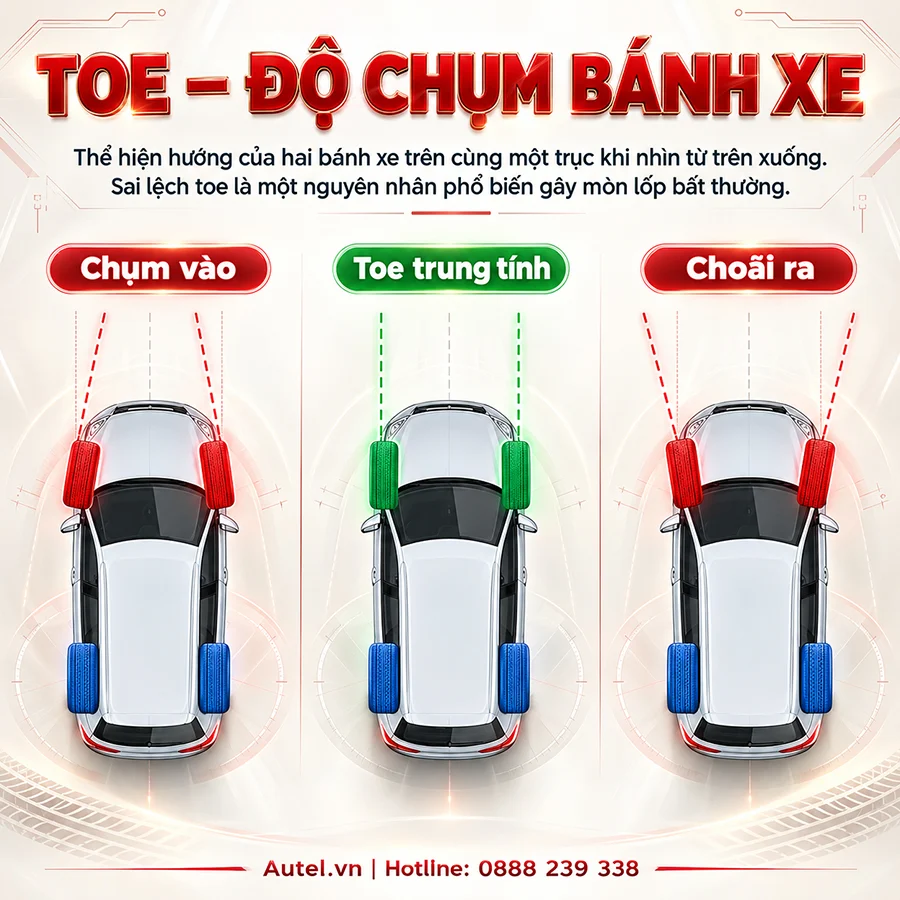

Toe – Độ chụm bánh xe: Mô tả hướng tương đối của các bánh xe trên cùng một trục khi nhìn từ phía trên. Sai lệch độ chụm có thể khiến lốp bị kéo lê trong quá trình lăn, dẫn đến mòn lốp nhanh hoặc không đều.

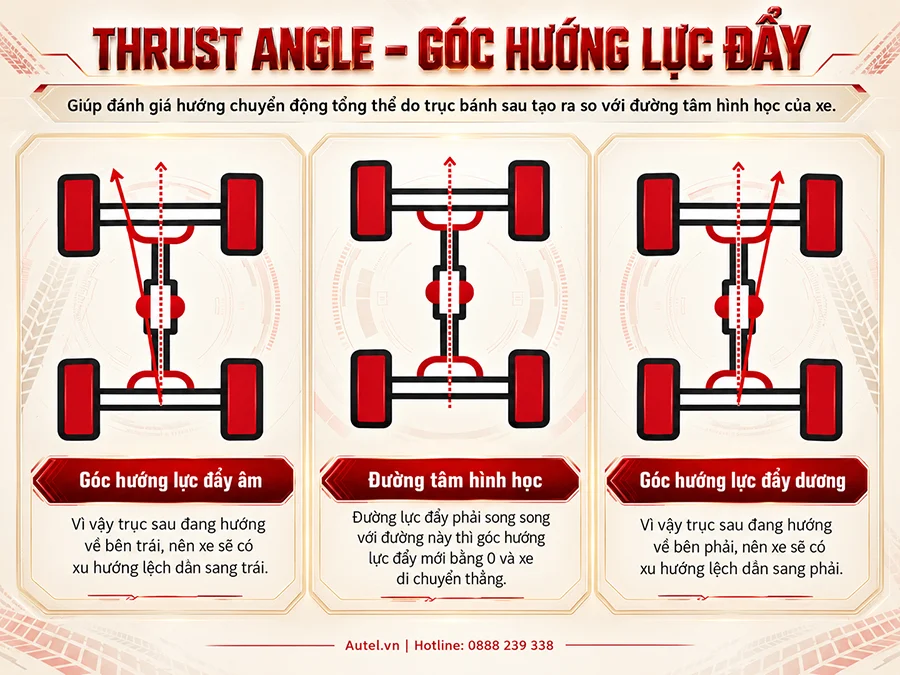

Thrust angle – Góc hướng lực đẩy: Cho biết hướng chuyển động hình học của trục sau so với đường tâm của xe, hỗ trợ đánh giá sự cân đối giữa hệ thống bánh trước và bánh sau.
Việc đo và đối chiếu các thông số này giúp kỹ thuật viên xác định góc đặt bánh xe nào cần được điều chỉnh. Các giới hạn đạt yêu cầu phải được xác định theo thông số của từng mẫu xe, không áp dụng một giá trị chung cho mọi phương tiện.
Nhận diện xe và tải thông số cân chỉnh
Autel IWA500 hỗ trợ Auto VID, chức năng nhận diện xe tự động, giúp đơn giản hóa bước lựa chọn phương tiện và thiết lập thông số. Khi thông tin xe được xác định phù hợp, hệ thống có thể tải dữ liệu góc đặt bánh xe theo tiêu chuẩn OE tương ứng.
Cơ sở dữ liệu của Autel bao phủ nhiều dòng xe thuộc các thị trường Mỹ, châu Âu và châu Á, đồng thời hướng đến khả năng hỗ trợ các nền tảng xe điện mới. Việc có dữ liệu tiêu chuẩn phù hợp giúp kỹ thuật viên so sánh kết quả đo với yêu cầu kỹ thuật của nhà sản xuất thay vì dựa trên các giá trị ước lượng.
Dù vậy, kỹ thuật viên vẫn cần kiểm tra chính xác mẫu xe, năm sản xuất, phiên bản và các thông tin liên quan trước khi bắt đầu cân chỉnh. Với những mẫu xe mới hoặc phiên bản đặc thù, cần xác minh dữ liệu thực tế trong phần mềm.
Hướng dẫn điều chỉnh từng bước
Trong quá trình cân chỉnh, phần mềm cung cấp hướng dẫn trực quan để kỹ thuật viên thực hiện các bước kiểm tra và điều chỉnh. Thông số đo được cập nhật giúp người vận hành theo dõi mức độ thay đổi và đánh giá kết quả so với giới hạn cho phép.
Quy trình có hướng dẫn giúp hạn chế việc bỏ sót thao tác, hỗ trợ kỹ thuật viên mới làm quen với thiết bị và tạo sự thống nhất trong cách làm việc của cả xưởng. Tuy nhiên, thiết bị không thay thế kiến thức chuyên môn về hệ thống treo, cơ cấu lái và các yêu cầu an toàn khi nâng xe.

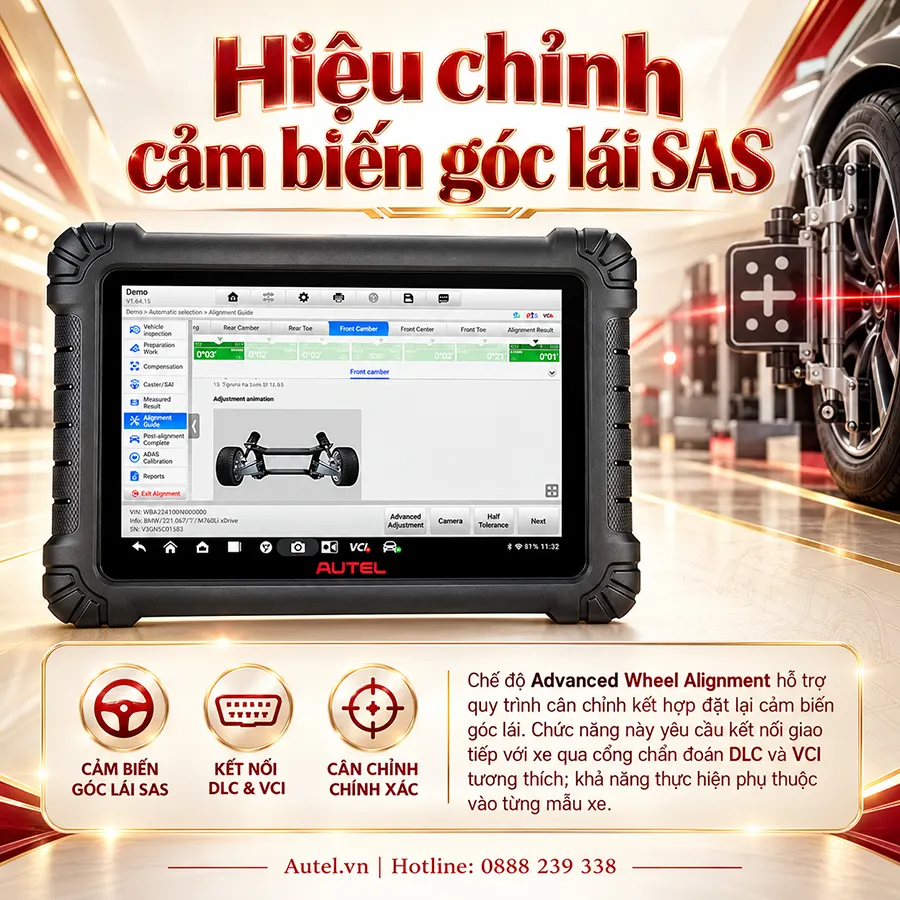

Hỗ trợ hiệu chỉnh cảm biến góc lái SAS
Cảm biến góc lái SAS (Steering Angle Sensor) cung cấp thông tin về góc quay vô lăng cho các hệ thống điện tử trên xe. Trên những mẫu xe có yêu cầu hiệu chỉnh sau khi sửa chữa hoặc cân chỉnh, việc thực hiện đúng quy trình SAS có thể là bước cần thiết để hoàn thiện công việc.
Autel MaxiAlign IWA500 tích hợp quy trình hỗ trợ hiệu chỉnh SAS trong chế độ cân chỉnh nâng cao. Khả năng thực hiện phụ thuộc vào mẫu xe, yêu cầu của nhà sản xuất và kết nối chẩn đoán tương thích.
Kỹ thuật viên cần xác định liệu xe có yêu cầu hiệu chỉnh SAS hay không, đồng thời thực hiện theo hướng dẫn dành riêng cho xe đó. Không nên mặc định mọi trường hợp cân chỉnh đều bắt buộc phải hiệu chỉnh cảm biến góc lái.
Hỗ trợ chẩn đoán sai lệch cơ khí
Ngoài việc đo góc đặt bánh xe, dữ liệu từ IWA500 còn hỗ trợ đánh giá những bất thường liên quan đến hình học khung xe, cụm khung phụ, giá đỡ động cơ và một số chi tiết của hệ thống treo.
Chẳng hạn, nếu các thông số không thể đưa về giới hạn tiêu chuẩn dù đã điều chỉnh đúng quy trình, kỹ thuật viên có thể cần kiểm tra thêm tình trạng cong vênh, độ rơ hoặc sai lệch vị trí của các chi tiết cơ khí.
Dữ liệu đo giúp định hướng quá trình kiểm tra nhưng không thể tự xác nhận mọi nguyên nhân hư hỏng. Việc kết luận cần dựa trên kiểm tra trực tiếp, quy trình sửa chữa và thông số kỹ thuật của nhà sản xuất.
Các chế độ điều chỉnh nâng cao
IWA500 hỗ trợ một số chế độ phục vụ các tình huống cân chỉnh chuyên biệt:
- Wheel-Off Adjustment: Hỗ trợ quy trình điều chỉnh khi cần tháo bánh xe để tiếp cận các vị trí khó thao tác.
- Raised-Vehicle Adjustment: Hỗ trợ các bước điều chỉnh khi xe được nâng lên theo quy trình tương ứng.
- Bump Steer Measurement: Hỗ trợ đánh giá sự thay đổi toe và camber khi hệ thống treo dịch chuyển.
- Cradle hoặc Subframe Adjustment: Hỗ trợ đánh giá và thực hiện quy trình điều chỉnh cụm khung phụ khi thiết kế xe cho phép.
Các chế độ này có thể hữu ích khi xử lý những trường hợp phức tạp hơn cân chỉnh thông thường. Việc sử dụng cần tuân theo hướng dẫn phần mềm và điều kiện kỹ thuật của từng dòng xe.

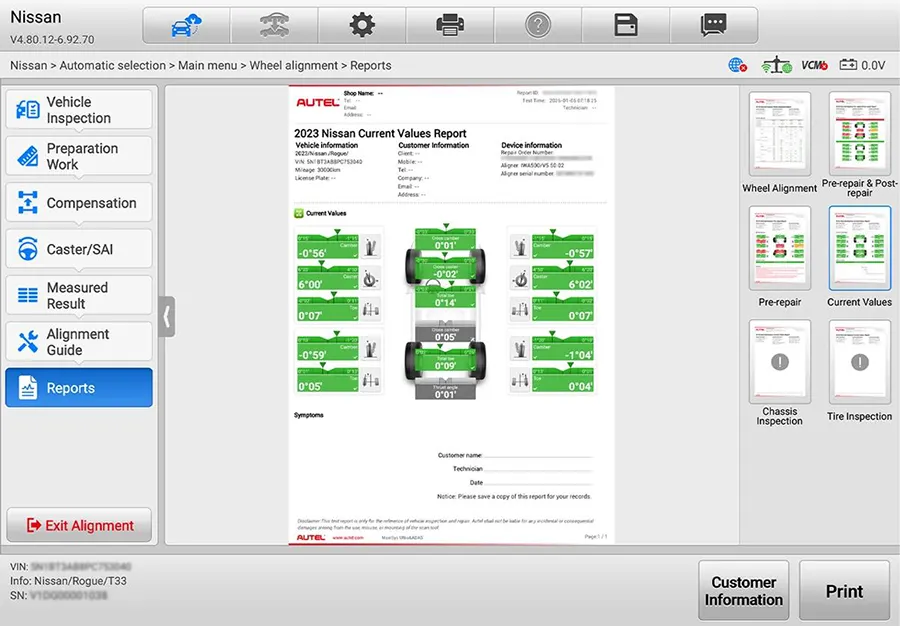

Báo cáo trước và sau khi cân chỉnh
Sau khi hoàn thành công việc, hệ thống hỗ trợ tạo báo cáo thể hiện kết quả trước và sau điều chỉnh. Đây là công cụ hữu ích để gara lưu hồ sơ sửa chữa, theo dõi chất lượng dịch vụ và giải thích kết quả với khách hàng.
Báo cáo có thể cho thấy những thông số đã được cải thiện và những giá trị cần tiếp tục kiểm tra. Tùy cấu hình phần mềm, kỹ thuật viên có thể sử dụng các tùy chọn lưu, in hoặc chia sẻ báo cáo được hỗ trợ.
Việc lưu lại kết quả cũng giúp gara xây dựng quy trình quản lý công việc rõ ràng hơn, đặc biệt khi tiếp nhận xe quay lại kiểm tra hoặc cần đối chiếu lịch sử dịch vụ.
Lợi ích khi sử dụng Autel MaxiAlign IWA500 tại gara ô tô
Nâng cao hiệu quả quy trình cân chỉnh
Khả năng nhận diện xe, tải thông số và hướng dẫn điều chỉnh giúp giảm những bước thiết lập thủ công không cần thiết. Khi kỹ thuật viên thực hiện đúng quy trình, gara có thể tổ chức công việc nhất quán hơn và hạn chế thời gian xử lý các thao tác lặp lại.
Hiệu quả thực tế còn phụ thuộc vào lượng xe tiếp nhận, kinh nghiệm kỹ thuật viên, cách bố trí cầu nâng và tình trạng của hệ thống treo.
Cải thiện tính nhất quán của kết quả đo
Việc sử dụng camera 3D và đối chiếu dữ liệu OE giúp kỹ thuật viên có cơ sở định lượng để đánh giá kết quả. Điều này đặc biệt quan trọng khi gara cần duy trì chất lượng dịch vụ giữa nhiều ca làm việc hoặc nhiều người vận hành.
Để duy trì kết quả đáng tin cậy, thiết bị cần được lắp đặt đúng, kiểm tra định kỳ, giữ sạch mục tiêu đo và sử dụng theo hướng dẫn của nhà sản xuất.
Tăng tính chuyên nghiệp khi tư vấn khách hàng
Báo cáo trước – sau cân chỉnh giúp khách hàng hiểu rõ tình trạng ban đầu và kết quả sau khi thực hiện dịch vụ. Thay vì chỉ thông báo rằng xe đã được cân chỉnh, gara có thể trình bày dữ liệu cụ thể và giải thích những thông số cần quan tâm.
Đây cũng là cách hỗ trợ minh bạch hóa dịch vụ, xây dựng niềm tin và quản lý hồ sơ sửa chữa tốt hơn.
Mở rộng khả năng phục vụ nhiều dòng xe
Cơ sở dữ liệu thông số cân chỉnh của Autel giúp IWA500 hướng đến khả năng phục vụ nhiều dòng xe thuộc các thị trường khác nhau. Đây là lợi thế đối với gara có lượng xe đa dạng và muốn xây dựng dịch vụ cân chỉnh chuyên nghiệp.
Trước khi đầu tư, gara nên xác minh phạm vi hỗ trợ các mẫu xe phổ biến tại Việt Nam, đặc biệt với những dòng xe điện hoặc phiên bản mới.
Những điều cần lưu ý trước khi đầu tư Autel MaxiAlign IWA500
Để khai thác thiết bị hiệu quả, gara cần xem xét điều kiện mặt bằng, cầu nâng, nguồn điện và vị trí lắp đặt khung camera. Không gian làm việc phải đủ để xe di chuyển vào vị trí cân chỉnh, camera quan sát mục tiêu đo và kỹ thuật viên thao tác an toàn.
Bên cạnh đó, cần xác nhận cấu hình bộ sản phẩm, loại kẹp bánh xe, các phụ kiện đi kèm, yêu cầu hiệu chuẩn và chính sách cập nhật phần mềm. Chi phí đầu tư thực tế không chỉ bao gồm thiết bị chính mà còn có thể liên quan đến lắp đặt, đào tạo và bảo trì.
Gara cũng nên tìm hiểu khả năng hỗ trợ kỹ thuật, thời hạn bảo hành và phạm vi dữ liệu xe được cung cấp. Đây là những yếu tố ảnh hưởng trực tiếp đến hiệu quả sử dụng lâu dài.
Đánh giá tổng quan
Autel MaxiAlign IWA500 là hệ thống cân chỉnh góc đặt bánh xe 3D hướng đến các gara và trung tâm dịch vụ ô tô chuyên nghiệp. Với 5 camera 3D độ phân giải cao, độ chính xác đo góc 0,02° theo công bố của nhà sản xuất, phần mềm điều khiển bằng máy tính bảng và các tính năng hỗ trợ điều chỉnh nâng cao, thiết bị giúp kỹ thuật viên thực hiện quy trình đo, cân chỉnh và kiểm tra kết quả có hệ thống hơn.
Các chức năng như Auto VID, hướng dẫn điều chỉnh, hỗ trợ SAS và báo cáo trước – sau mang lại giá trị trong việc chuẩn hóa quy trình và nâng cao tính minh bạch của dịch vụ.
Đối với gara đang tìm kiếm giải pháp cân chỉnh góc đặt bánh xe hiện đại, IWA500 là thiết bị đáng cân nhắc sau khi đã xác minh cấu hình, khả năng hỗ trợ dòng xe, yêu cầu lắp đặt và chi phí sở hữu thực tế. Việc lựa chọn đúng thiết bị kết hợp với quy trình kỹ thuật chuẩn sẽ giúp gara khai thác hiệu quả hơn dịch vụ cân chỉnh góc đặt bánh xe.
