HƯỚNG DẪN HỌC LẠI BƠM, KIM PHUN XE FORD TRANSIT

Hôm nay, Autel.vn sẽ hướng dẫn Quý khách hàng học lại bơm, kim phun xe Ford Transit bằng các thiết bị chẩn đoán của Autel như Autel MaxiSys Pro MS908P, Autel MaxiSys Mini MS905, Autel MaxiSys MS906, Autel MaxiDAS DS808, Autel MaxiCheck MX808.

Học lại bơm xe Ford Transit

Khởi động máy AUTEL vào mục chẩn đoán tìm và chọn biểu tượng xe FORD như hình bên dưới

hướng dẫn học lại bơm béc xe ford transit

Các điều kiện để học lại bơm xe Ford Transit

  • Kiểm tra kết nối VCI
  • Kiểm tra chắc chắn xe Ford đã update
  • Chắc chắn đã khắc phục hết lỗi động cơ
  • Bật khóa xe vị trí ON

Sau khi đủ các điều kiện trên, ta tiến hành học lại bơm xe Ford Transit

Màn hình chính sẽ hiện ra và chọn vào “Automatic selection”

hướng dẫn học lại bơm béc xe ford transit

Màn hình chính sẽ hiện ra số “VIN”, chọn “OK”

hướng dẫn học lại bơm béc xe ford transit

Thông tin xe hiện ra. Chọn “YES”

hướng dẫn học lại bơm béc xe ford transit

Trên thanh hướng mũi tên hỏi xe có chức năng bản đồ chỉ đường không? Không có chọn “NO”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Service”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Powetrain”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Service Function”

hướng dẫn học lại bơm béc xe ford transit

Chọn “PCM (Powertrain Control Module)”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Fuel Injection Pump (FIP) learn”

hướng dẫn học lại bơm béc xe ford transit

Điêu kiện: động cơ tắt, chìa khóa vị trí ON, đủ điều kiện nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Quá trình này được thực hiện nếu thay mới các chi tiết:

  • Bớm nhiên liệu
  • Van định lượng
  • Hộp điều khiển động cơ



Nếu thay mới hộp động cơ thì chức năng này phải được thực hiện theo từng bước:

  • Nhập mã kim phun
  • Học lại bơm nhiên liệu
  • Học lại kim phun

Nhấn “OK” để tiếp tục

hướng dẫn học lại bơm béc xe ford transit

Quá trình học lại không thành công có thể do các nguyên nhân:

  • Áp suất trên ống nhiên liệu thực tế và áp suất chuẩn chênh lệch hơn 30Mpa.
  • Giá trị vòng tua máy cầm chừng thực tế so với giá trị chuẩn chênh lệch quá 100 vòng/phút
  • Áp suất ống nhiên liệu trên 200Mpa.
  • Lưu lượng phun trung bình mỗi xi lanh trên 30mm3/một hành trình piston.
  • Nhiên liệu trong thùng nhiên liệu hết.
  • Ắc quy dưới 8V hoặc cao hơn 16V.

Nhấn “OK” tiếp tục

hướng dẫn học lại bơm béc xe ford transit

Nếu xe còn các lỗi sau đây thì quá trình học lại sẽ không thành công.

Nhấn “OK” tiếp tục

hướng dẫn học lại bơm béc xe ford transit

Điều kiện xe hiện tại không có lỗi, đủ điều kiện nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Điều kiện:

  • Nhiệt độ dầu 25-55 độ.
  • Nhiệt độ dầu xi lanh từ 55 – 95 độ C
  • Tốc độ cầm chừng từ 700 – 1000 vòng/phút.
  • Nhiệt độ ống nhiên từ 18 – 33 độ C

Đủ điều kiện nhấn “ESC”

hướng dẫn học lại bơm béc xe ford transit

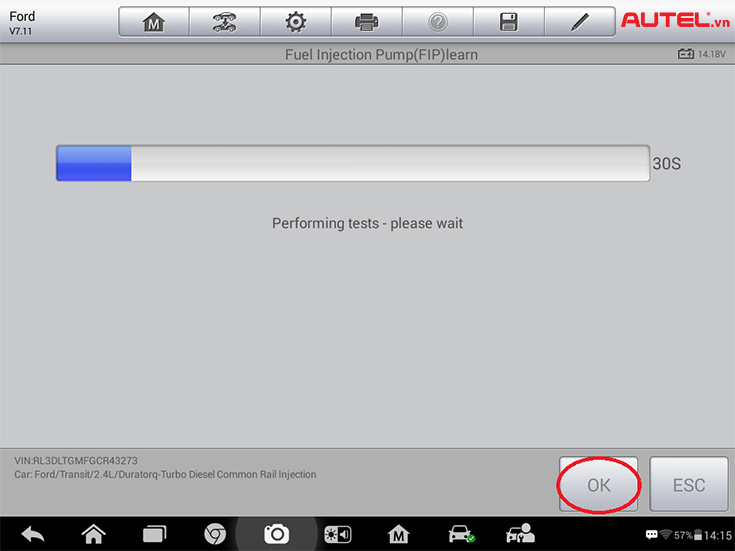

Chờ máy kiểm tra xong nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Điều kiện động cơ tắt chìa khóa ở vị trí ON, đủ điều kiện nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Quá trình học lại bơm nhiên liệu được hoàn thành trong hai giai đoạn:

  • Giai đoạn đầu tiên tiến hành học tạm thời và giai đoạn thứ 2 tiến hành học lại vĩnh viễn

Nhấn “OK” tiếp tục

hướng dẫn học lại bơm béc xe ford transit

Khởi động động cơ sau đó nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Tiến hành học lại vĩnh viễn ngay sau khi quá trình học lại tạm thời thành công.

Lưu ý: không đạp ga, phanh, côn trong quá trình thực hiện.

hướng dẫn học lại bơm béc xe ford transit

Quá trình học lại xong nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

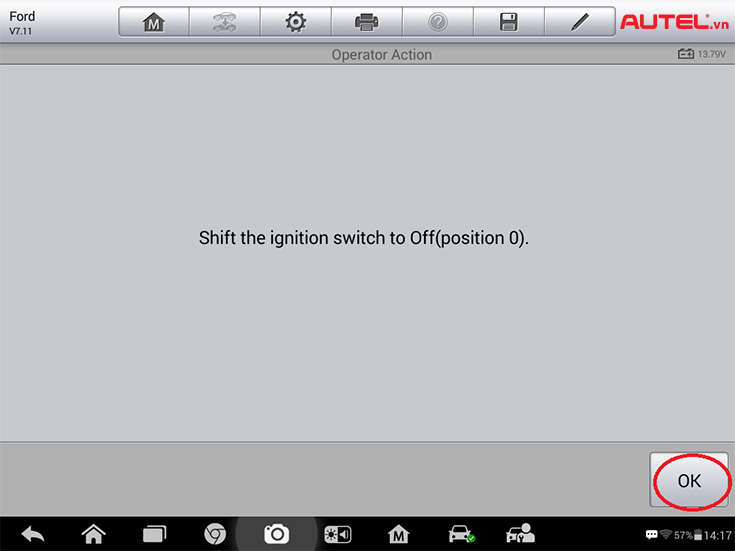

Tắt động cơ, chìa khóa vị trị OFF, sau đó nhất “OK”

hướng dẫn học lại bơm béc xe ford transit

Kết thúc quá trình học lại bơm

Tiến hành học lại kim phun xe Ford Transit

Màn hình chính sẽ hiện ra, chọn vào “Automatic Selection”

hướng dẫn học lại bơm béc xe ford transit

Màn hình chính sẽ hiện ra số “VIN”, chọn “OK”

hướng dẫn học lại bơm béc xe ford transit

Thông tin xe hiện ra, chọn “YES”

hướng dẫn học lại bơm béc xe ford transit

Trên thanh hướng mũi tên hỏi xe có chức năng bản đồ chỉ đường không?

Không có chọn “NO”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Service”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Powertrain”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Service Function”

hướng dẫn học lại bơm béc xe ford transit

Chọn “PCM (Powertrain Control Module)”

hướng dẫn học lại bơm béc xe ford transit

Chọn “Fuel Injector Polot Correction Learn”

hướng dẫn học lại bơm béc xe ford transit

Nếu xe còn các lỗi sau đây thì quá trình học lại sẽ không thành công:

Nhấn “OK” tiếp tục

hướng dẫn học lại bơm béc xe ford transit

Các điều kiện sau đây cũng làm cho quá trình học lại không thành công:

  • Chênh lệch giữa áp suất ống nhiên liệu thực tế so với tiêu chuẩn quá 10Bar.
  • Chênh lệch tốc độ cầm chừng thực tế so với tiêu chuẩn quá 75 vòng/phút.
  • Tốc độ cầm chừng không ổn định.
  • Hiệu chỉnh cân bằng nhiên liệu các xi lanh không ổn định.

Để biết học lại bơm đã thành công kiểm tra tình trạng học bơm trong bộ ghi dữ liệu, nếu thành công giá trị sẽ được hiển thị.

hướng dẫn học lại bơm béc xe ford transit

Tắt động cơ bật chìa khóa vị trí ON sau đó nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Điều kiện xe hiện tại không lỗi, đủ điều kiện nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Khởi động động cơ sau đó nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Quá trình kiểm tra khởi động cầm chừng của động cơ để giảm thời gian khởi động.

Đợi chạy xong nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Các đặc điểm của kim phun thay đổi theo áp suất ống nhiên liệu, quá trình học lại này được học tại năm điểm và học lại kim ở chế độ cầm chừng hai phần tiếp theo là chế độ tăng tốc.

Nhấn “OK” để tiếp tục

hướng dẫn học lại bơm béc xe ford transit

Không đạp ga, nhấn “OK” tiếp tục quá trình học lại

hướng dẫn học lại bơm béc xe ford transit

Quá trình học lại kim phun ở chế độ cầm chừng

hướng dẫn học lại bơm béc xe ford transit

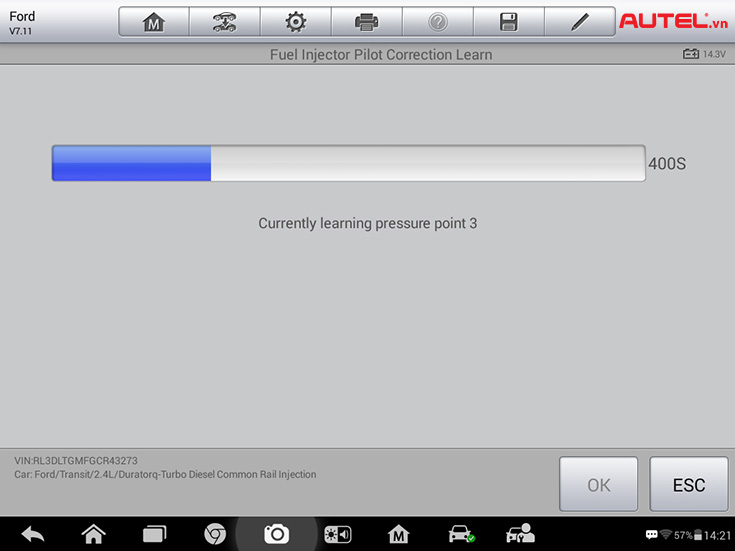

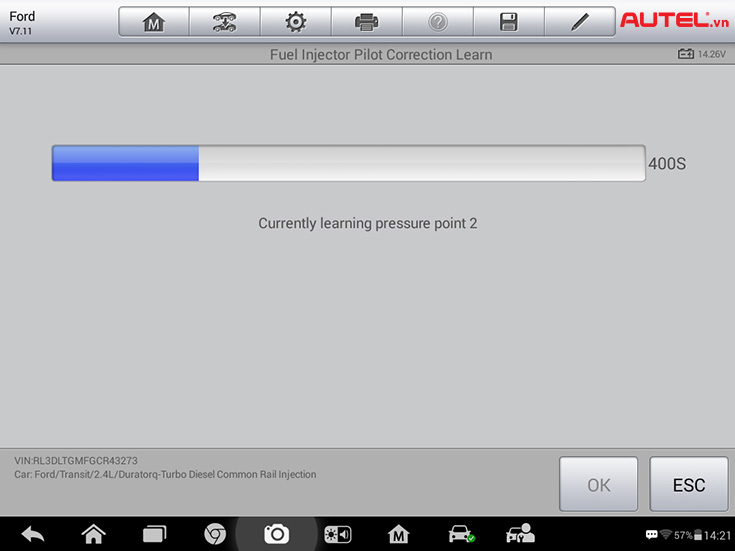

Chờ quá trình kiểm tra diễn ra như các hình ảnh tiếp theo.

hướng dẫn học lại bơm béc xe ford transit

hướng dẫn học lại bơm béc xe ford transit

hướng dẫn học lại bơm béc xe ford transit

hướng dẫn học lại bơm béc xe ford transit

hướng dẫn học lại bơm béc xe ford transit

Kết thúc quá trình học lại cuối cùng nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Tắt máy, chìa khóa ở vị trí OFF, nhấn “OK” để tiếp tục quá trình học

hướng dẫn học lại bơm béc xe ford transit

Kết thúc quá trình học nhấn “OK”

hướng dẫn học lại bơm béc xe ford transit

Quá trình học lại thành công, nhấn “OK” kết thúc quá trình học lại kim phun

Kết thúc quá trình học lại kim phun

Quý khách hàng nào thực hiện chưa được có thể liên hệ kỹ thuật viên Autel quá Hotline 0888 239 338 để được hướng dẫn hoặc hỗ trợ từ xa qua Teamviewer
