Hướng dẫn sử dụng cho các dòng máy Autel TPMS TS508WF, ITS600, MX900TS.
.
Máy cài đặt cảm biến áp suất lốp ô tô Autel ITS600
.
.
Máy chẩn đoán và cài đặt hệ thống TPMS ô tô MX900TS
.
1. Ford:

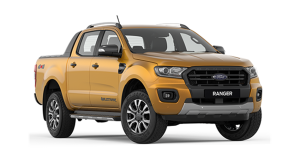

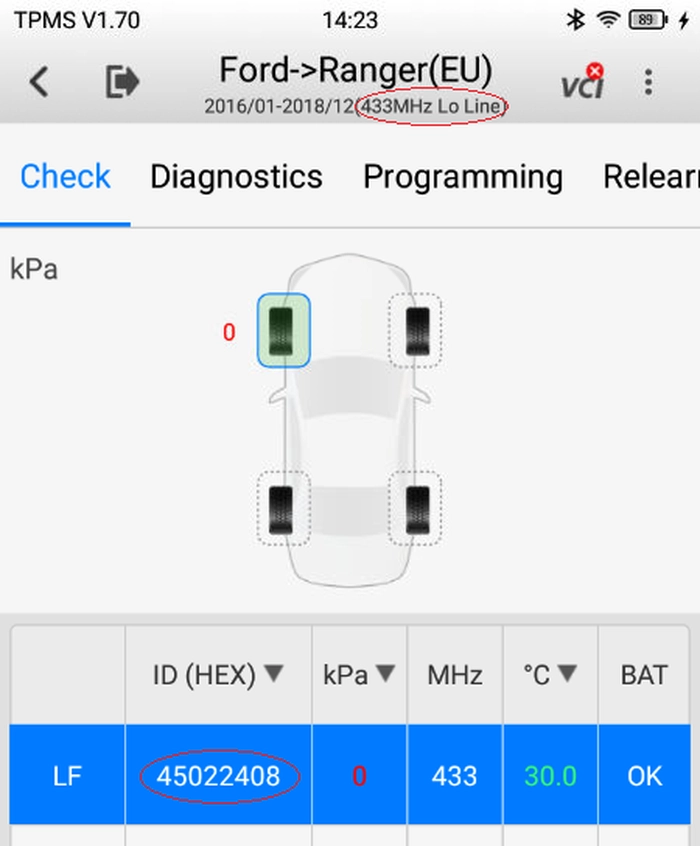

1.1. Ford Ranger Wildtrak Bi-turbo 2018:
| VIN | |
| MNCUMFF50JW485680
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Ford =>Ranger =>2016/01-2018/12 Lo Line |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |
QUY TRÌNH CÀI CẢM BIẾN ÁP SUẤT LỐP FORD (Chìa khóa cơ)
- OFF chìa khóa.
- Đạp phanh và nhả phanh (trong vòng 1 giây).
- ON và OFF 3 lần dừng lại ở vị trí ON.
- Đạp phanh và nhả phanh (trong vòng 1 giây).
- OFF chìa khóa.
- ON và OFF 3 lần dừng ở ON (còi sẽ kêu).
- Bắt đầu dùng máy chuyên hệ thống TPMS kích các bánh theo thứ tự. Trước tài, trước phụ, sau phụ, sau tài (kích từng bánh còi sẽ kêu để học tại bánh đó).
- Kết nối TS508WF với xe qua cáp. Nhấn YES xe và máy sẽ tự học.

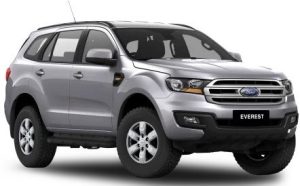

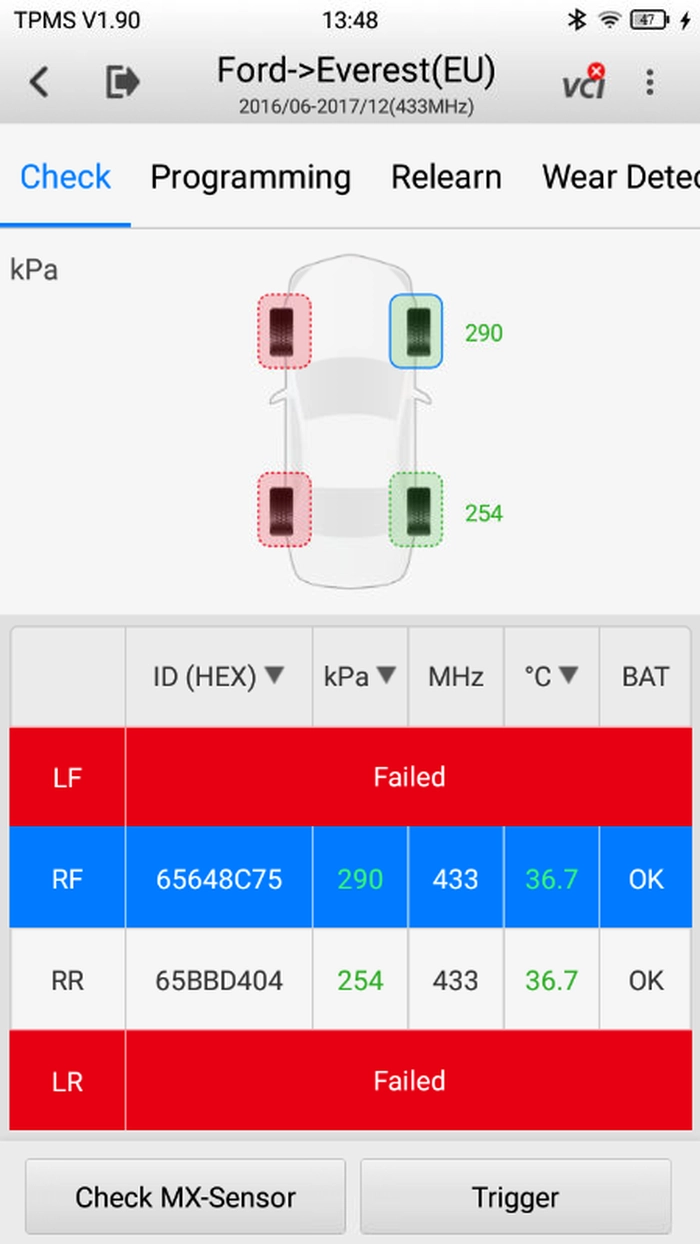

1.2. Ford Everest 2017:
| VIN | |
| MNCAXXMAWALS30273
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Ford =>Everest =>2016/06-2021/12(433 MHz) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |

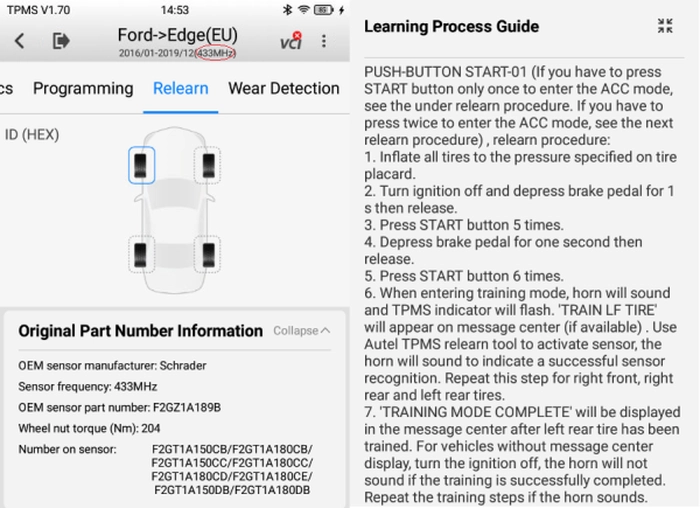

QUY TRÌNH CÀI CẢM BIẾN ÁP SUẤT LỐP FORD (Chìa khóa thông minh)
- Bơm tất cả lốp xe đúng với áp suất xe quy định (Bên hông cửa tài xế).
- OFF chìa khóa.
- Đạp phanh và nhả phanh (trong vòng 1 giây).
- Nhấn nút START 5 lần.
- Đạp phanh và nhả phanh (trong vòng 1 giây).
- Nhấn nút START 6 lần (còi sẽ kêu).
- Bắt đầu dùng thiết bị cài đặt TPMS ô tô kích các bánh theo thứ tự. Trước tài, trước phụ, sau phụ, sau tài (kích từng bánh còi sẽ kêu để học tại bánh đó).
- Kết nối TS508WF với xe qua cáp. Nhấn YES xe và máy sẽ tự học.

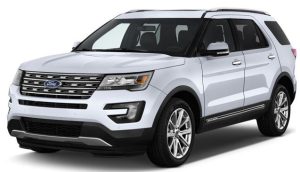

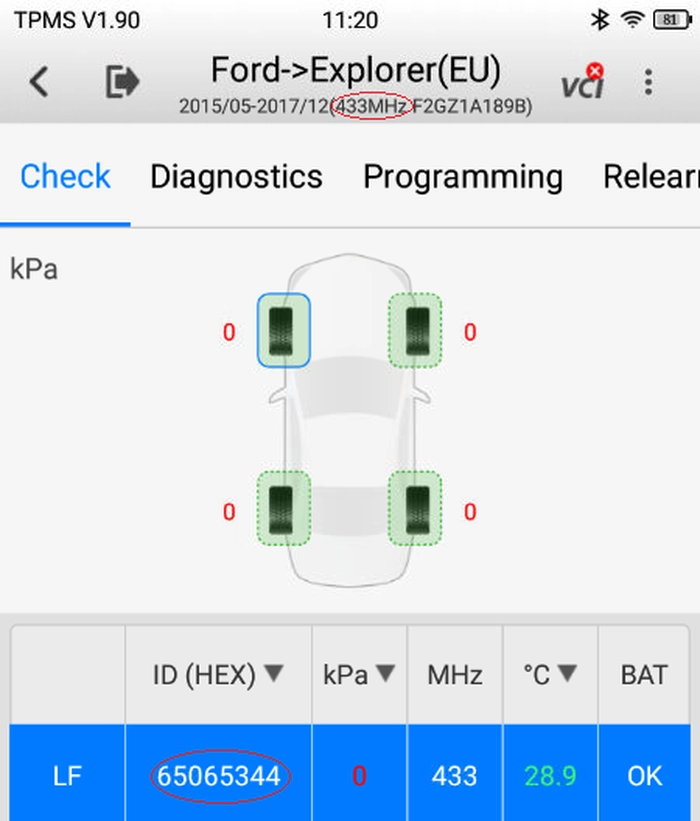

1.3. Ford Explorer 2016:
| VIN | |
| 1FM5K8FHXHGB08605
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Ford =>Explorer =>2015/05-2017/12(433MHz F2GZ1A189B) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |

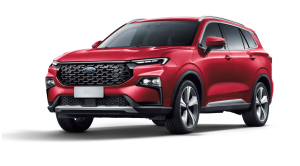

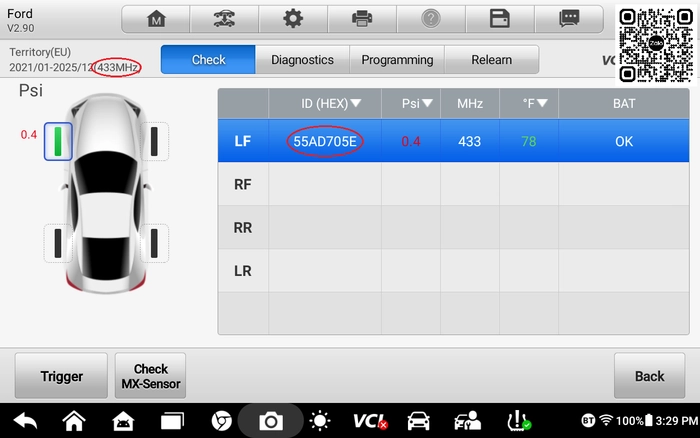

1.4. Ford Territory 2023:
| VIN | |
| RL05CYD7MPYR51358
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Ford =>Territory =>2021/01-2025/12(433MHz) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |

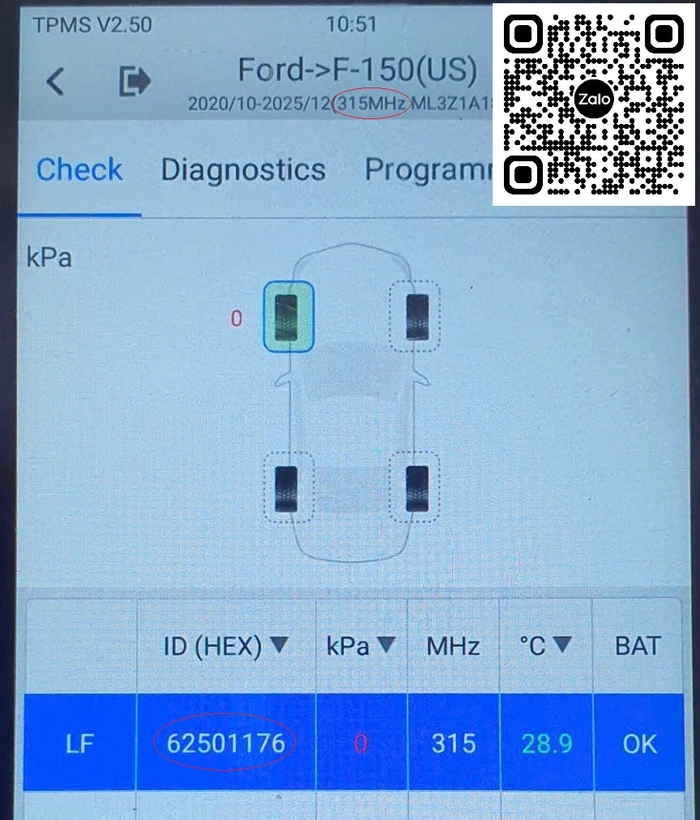

1.5. Ford F150 2019:
| VIN | |
| 1FTFW1RG8KFB36102
Tần số 315MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>North America |
Quick mode
=>Ford =>F-150 =>2020/10-2025/12(315MHz ML3Z1A189B) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |
QUY TRÌNH CÀI CẢM BIẾN ÁP SUẤT LỐP FORD (Chìa khóa thông minh) 2
- Bơm tất cả lốp xe đúng với áp suất xe quy định (Bên hông cửa tài xế).
- OFF chìa khóa.
- Đạp phanh và nhả phanh (trong vòng 1 giây).
- Nhấn nút START 8 lần.
- Đạp phanh và nhả phanh (trong vòng 1 giây).
- Nhấn nút START 9 lần (còi sẽ kêu).
- Bắt đầu dùng thiết bị cài đặt TPMS ô tô kích các bánh theo thứ tự. Trước tài, trước phụ, sau phụ, sau tài (kích từng bánh còi sẽ kêu để học tại bánh đó).
- Kết nối TS508WF với xe qua cáp. Nhấn YES xe và máy sẽ tự học.

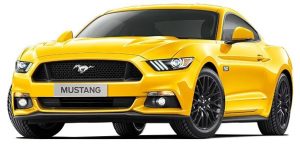

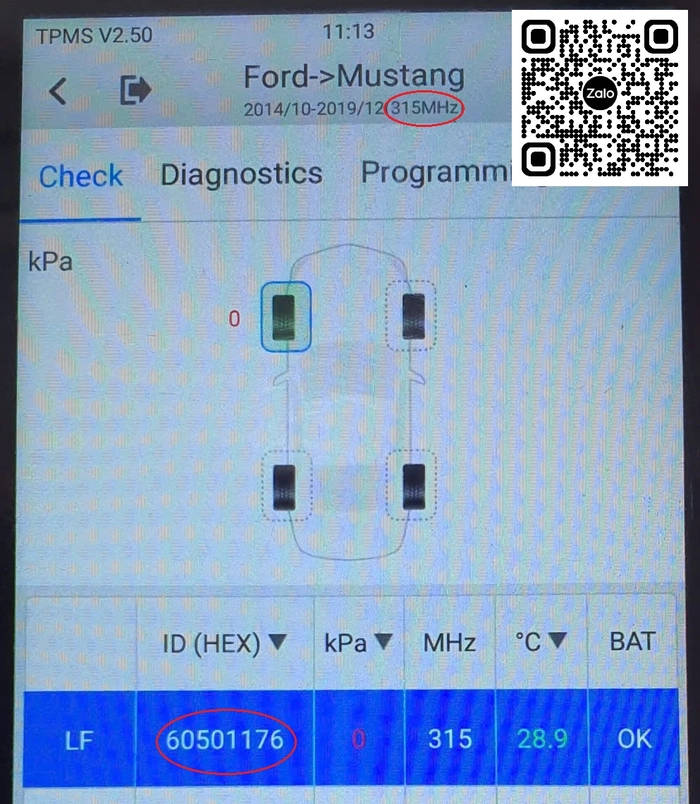

1.6. Ford Mustang 2015:
| VIN | |
| 1FA6P8TH3F5386212
Tần số 315MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>North America |
Quick mode
=>Ford =>Mustang =>2014/10-2019/12(315MHz) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |

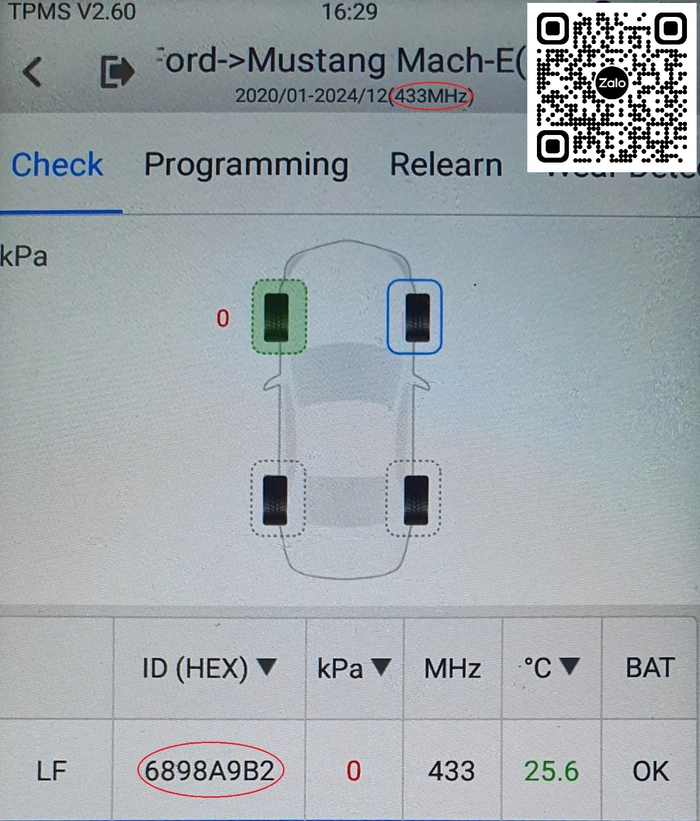

1.7. Ford Mustang Mach E 2022:
| VIN | |
| 3FMTK4SE3MME01242
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Ford =>Mustang Mach-E (EU) =>2020/01-2025/12(433MHz) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |
2. Chevrolet:

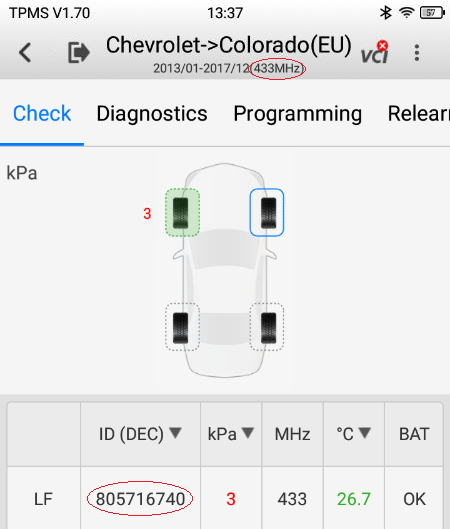

2.1. Chevrolet Colorado 2017:
| VIN | |
| MMM148PK0JH634403
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Chevrolet =>Colorado =>2013/01-2017/12(433MHz) |
| CHỌN XE | CÀI ĐẶT |
| Quick mode
=>Chevrolet =>Colorado =>2013/01-2017/12(433MHz) |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |
QUY TRÌNH CÀI CẢM BIẾN ÁP SUẤT LỐP CHEVROLET
- Chọn MENU.
- Chọn TIRE.
- Xe sẽ hỏi bạn có chắc muốn học lại không (ARE YOU SURE THAT YOU WANT TO RELEARN?), chọn YES còi xe sẽ kêu.
- Bắt đầu dùng máy cài đặt áp suất lốp ô tô kích các bánh theo thứ tự. Trước tài, trước phụ, sau phụ, sau tài (kích từng bánh còi sẽ kêu để học tại bánh đó).
- Chạy xe tầm 1 phút xe sẽ tắt đèn TPMS.

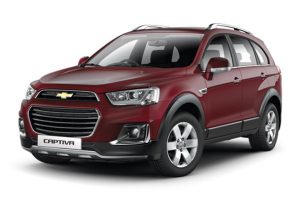

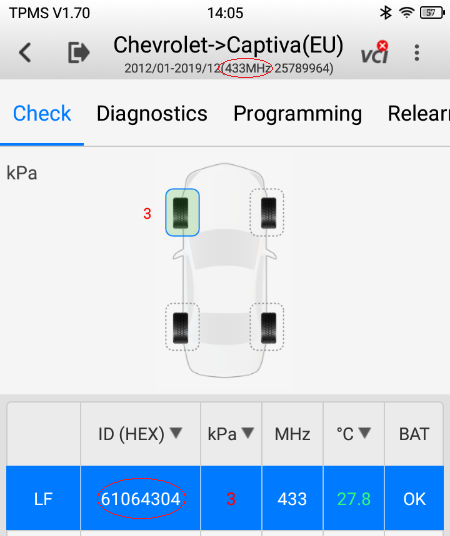

2.2. Chevrolet Captiva 2017:
| VIN | |
| RLLCA264EGH93430
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Chevrolet =>Captiva =>2012/01-2019/12(433MHz 25789964) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |

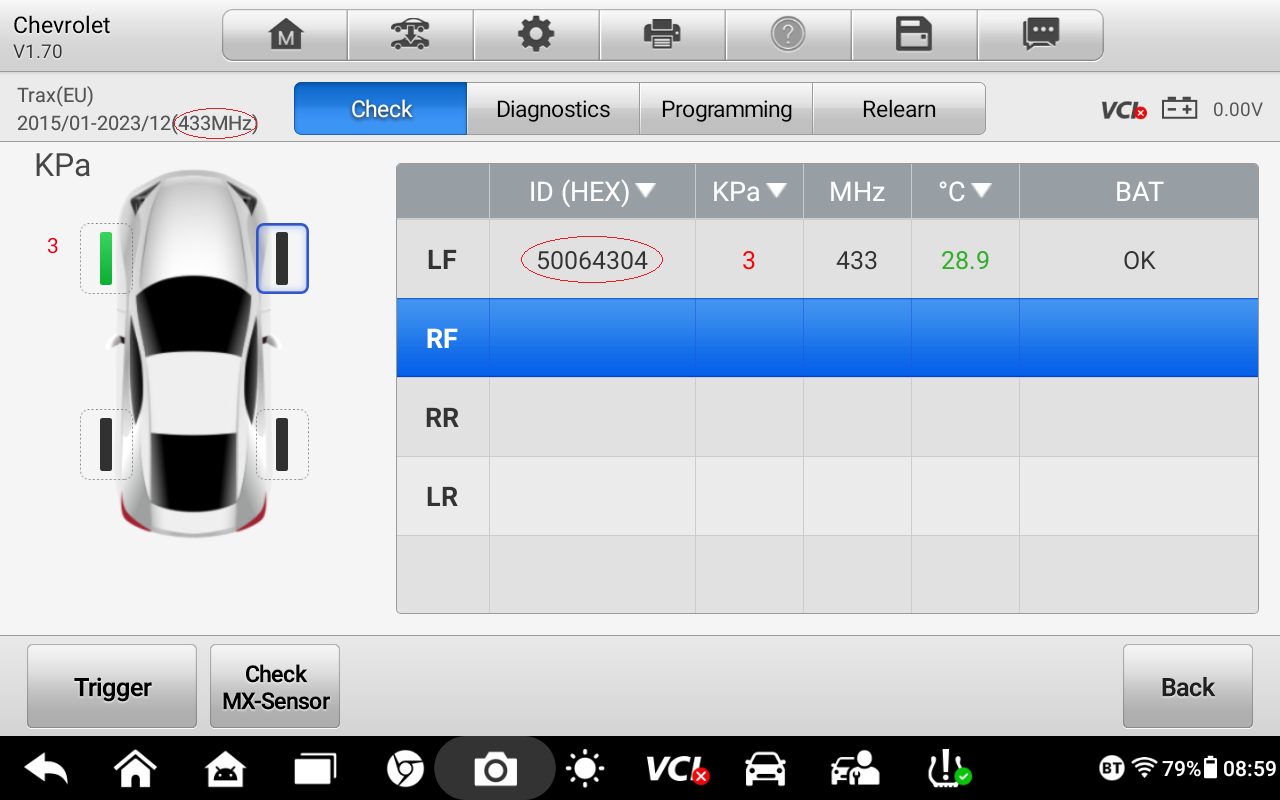

2.3. Chevrolet Trax 2017:
| VIN | |
| KL1BA7684HB068956
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Chevrolet =>Trax =>2015/01-2023/12(433MHz) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |

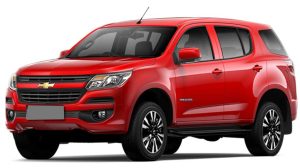

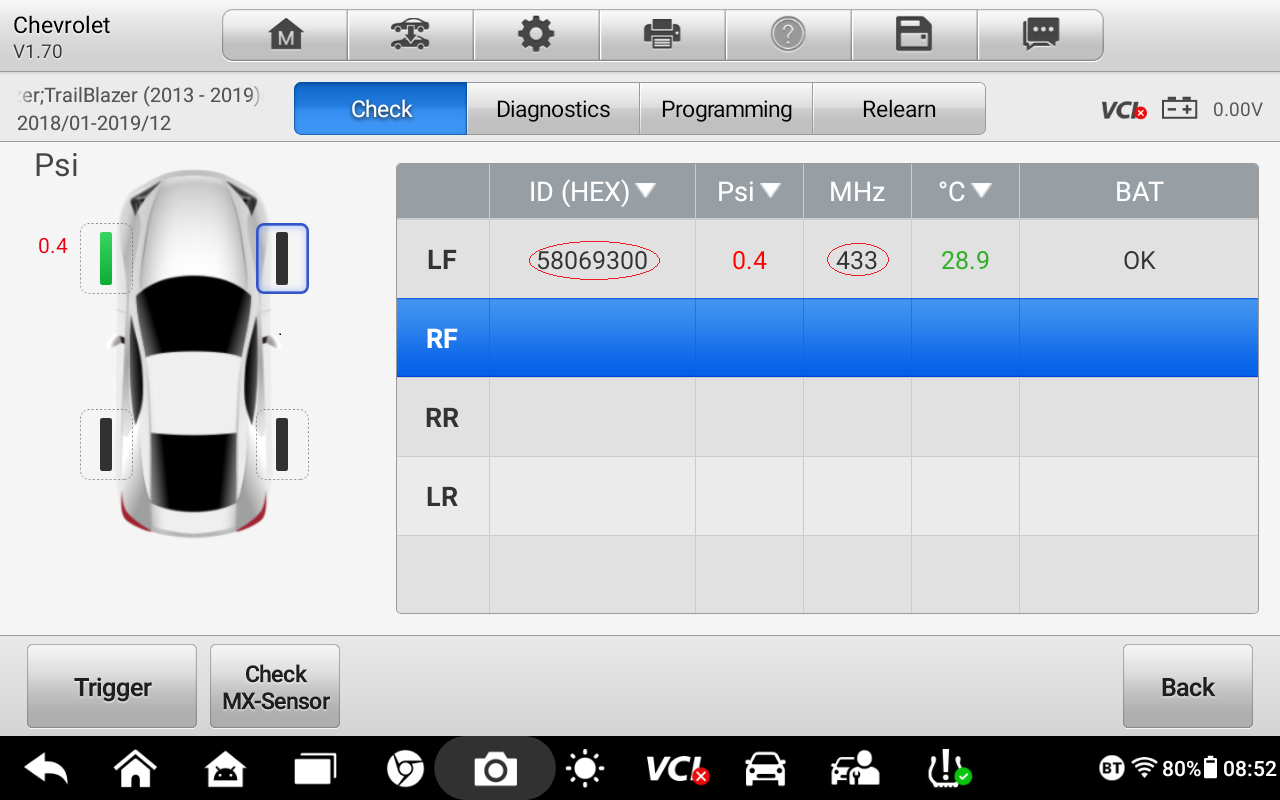

2.4. Chevrolet Trailblazer 2018:
| VIN | |
| MMM156MM0KH640719
Tần số 433MHz |
 |
| CHỌN THỊ TRƯỜNG | CHỌN XE |
| My Device
=>Setting =>Make =>Europe |
Quick mode
=>Chevrolet =>Trailblazer =>2017/01-2020/12(433MHz 13598773) |
| TẠO CẢM BIẾN | CÀI ĐẶT |
| 1/Copy by OBD/ Copy by input
=>Xong 2/Auto Create =>Sang phần Cài đặt |
Advanced mode
=>Position Relearn =>Check sensor =>Kết nối OBD2 |
