Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015
Chevrolet

Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015

Posted On Tháng Mười Một 24, 2016 at 1:11 sáng by / No Comments

Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015

Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015

Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015

♦♦♦♦  Cách chọn xe bằng thiết bị AUTEL MAXISYS: Chevrolet–>2015–>Passenger car–>AVEO–>RLL

♦♦♦♦  Chú ý: tài liệu tiếng Anh, Quý khách vui lòng chọn ngôn ngữ tiếng Anh trên thiết bị chẩn đoán để dễ tra cứu

Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015

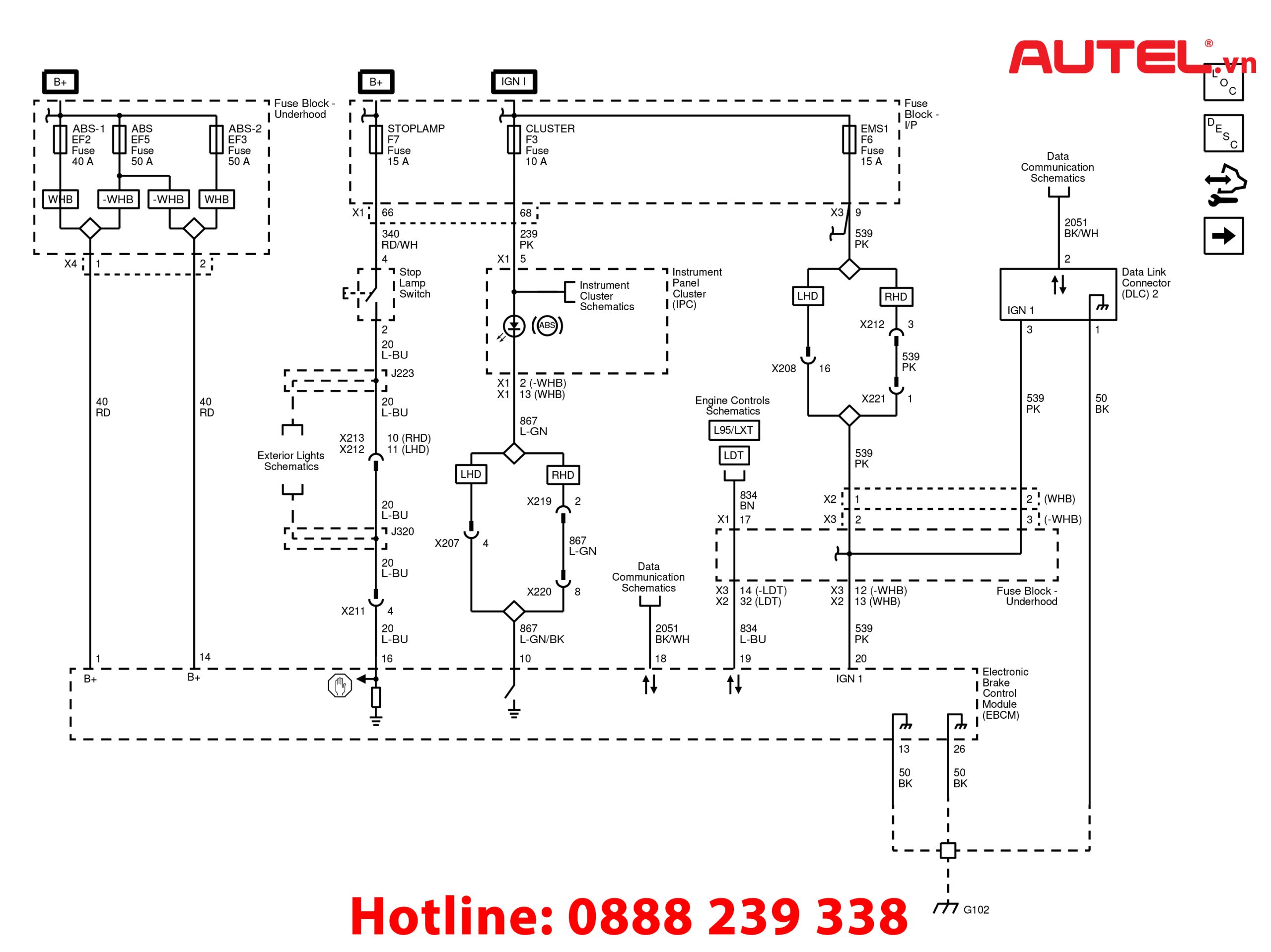

Power, Ground, Serial Data, Stop Lamp, and Indicator

(Click vào đây để xem kích thước đầy đủ)

Sơ đồ điện hệ thống thắng ABS Chevrolet Aveo 2015

Wheel Speed Sensors

(Click vào đây để xem kích thước đầy đủ)

Chú ý: tài liệu tiếng Anh, Quý khách vui lòng chọn ngôn ngữ tiếng Anh trên máy đọc lỗi để dễ tra cứu
