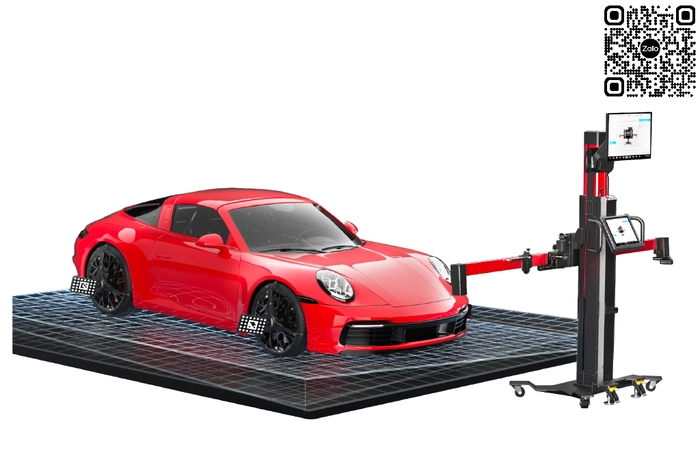

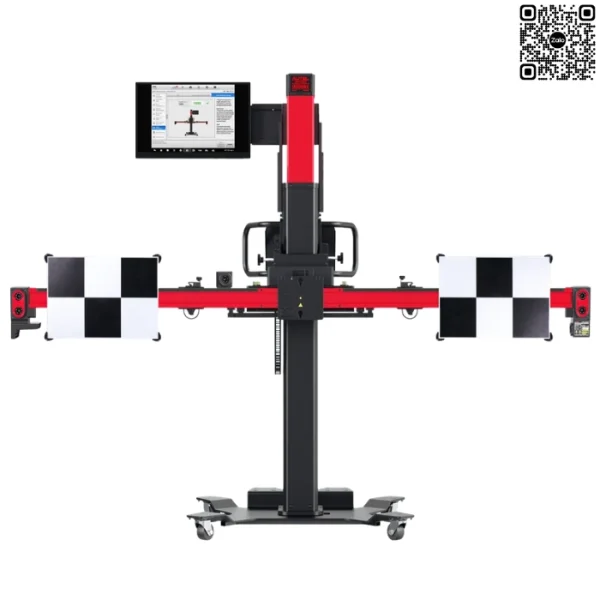

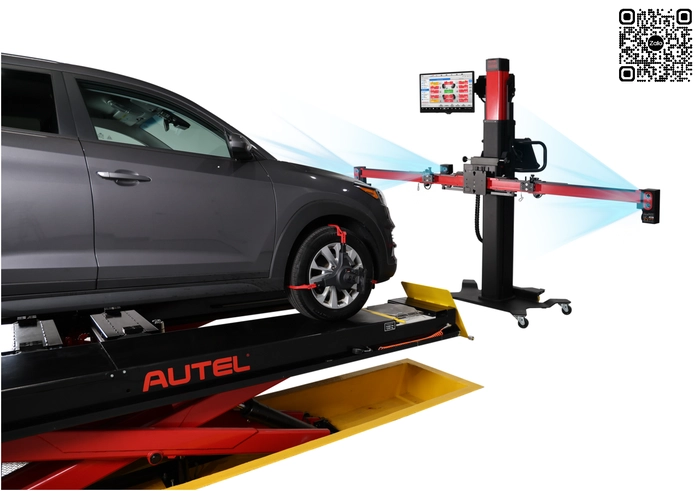

IA900WA là hệ thống căn chỉnh bốn bánh và hiệu chuẩn ADAS tích hợp, kết hợp cả hai chức năng trong một thiết bị với chi phí hợp lý. Đi kèm với khung máy là sáu camera độ phân giải cao và có khả năng tự động hiệu chuẩn, cung cấp cho kỹ thuật viên các phép đo quang học cực kỳ chính xác. Các camera trên khung máy cũng tự động theo dõi chiều cao của xe khi nâng lên, đảm bảo camera không bao giờ mất dấu các điểm bia mục tiêu. IA900WA nâng cấp quy trình hiệu chuẩn nhờ loại bỏ hoàn toàn việc kỹ thuật viên phải đo khoảng cách bằng tay, thậm chí thiết bị còn hỗ trợ tính năng bù trừ đối với những mặt sàn không bằng phẳng. IA900WA đi kèm với một màn hình cảm ứng 24 inch phản chiếu lại màn hình của thiết bị chuẩn đoán UltraS2, giúp kỹ thuật viên giảm thời gian làm việc và nâng cao hiệu suất của xưởng nhờ các hướng dẫn đơn giản, dễ làm theo.
Đặc điểm nổi bật của bộ Autel MaxiSys IA900

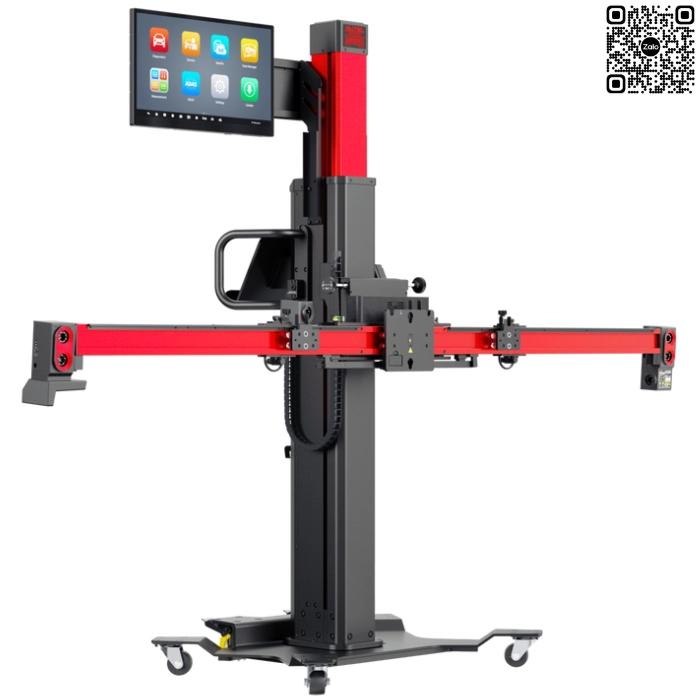

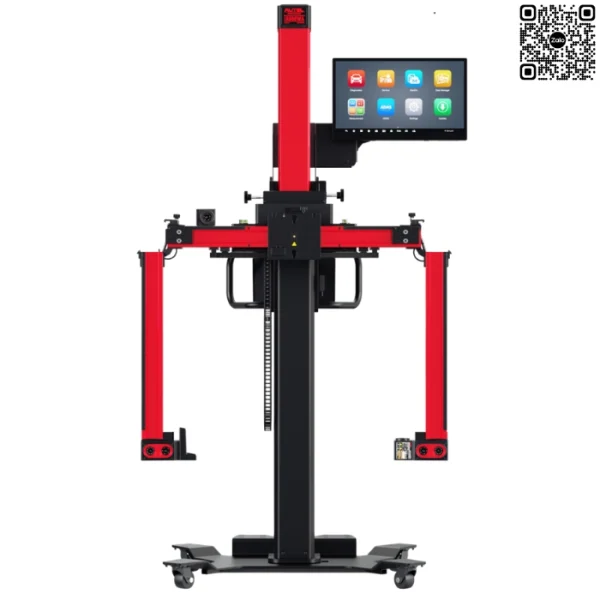

- Khung máy có khả năng thực hiện căn chỉnh bốn bánh và hiệu chuẩn ADAS.
- Bao gồm các bia mục tiêu và các thiết bị dụng cụ để hiệu chuẩn camera, radar, LIDAR và hệ thống Night Vision.
- Bao gồm máy MaxiSYS UltraS2 ADAS 12,7 inch tích hợp phần mềm Căn chỉnh thước lái và Hiệu chuẩn ADAS, hỗ trợ xóa lỗi, reset thước lái, calibration cảm biến lái ngay sau khi căn chỉnh
- Bao gồm màn hình cảm ứng 24 inch gắn trực tiếp vào khung máy, hỗ trợ tính năng truyền hình ảnh hai chiều với thiết bị UltraS2.
- Phạm vi hỗ trợ căn chỉnh bao gồm các dòng xe Mỹ, Á và Âu.
- Hướng dẫn căn chỉnh bằng hình ảnh minh họa, thông số đo trực tiếp, các dụng cụ cần thiết và vị trí điều chỉnh đều hiển thị trên cùng một màn hình.
- Bao gồm bộ bốn kẹp bánh xe kèm bia mục tiêu camera, khóa vô lăng và guốc chèn bánh xe.

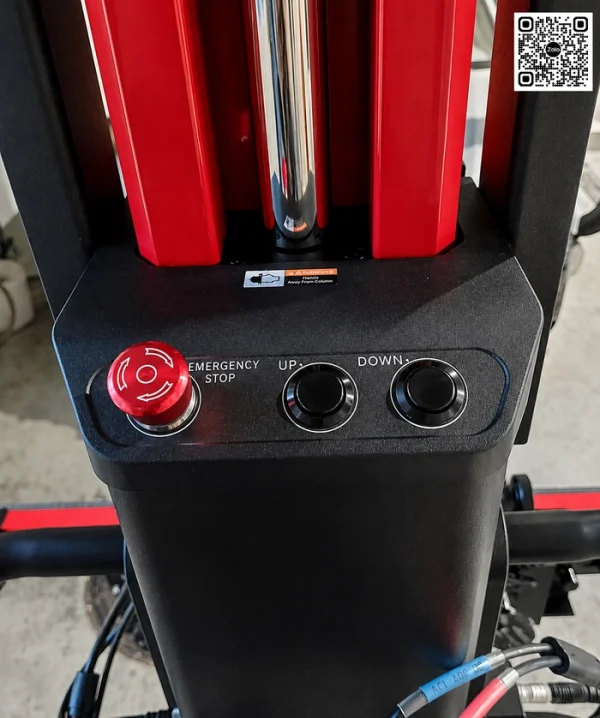

- Khung máy chuyển động tự động bằng robot.
- Hệ thống 6 camera độ phân giải cực cao tự động theo dõi chiều cao của xe theo cầu nâng của xưởng.
- Cần có mặt bằng phẳng và cân bằng với kích thước tối thiểu 4 m (13.2 ft) chiều dài × 5.33 m (17.5 ft) chiều rộng để đặt bộ khung.
- Để thực hiện toàn bộ quy trình cân chỉnh góc đặt bánh xe và hiệu chuẩn ADAS, cần có khu vực làm việc tối thiểu 10 m (32.8 ft) chiều dài × 5 m (16.4 ft) chiều rộng.
Bù trừ sai số do độ nghiêng mặt sàn, đo chính xác mọi vị trí kẹp mâm và kẹp lốp

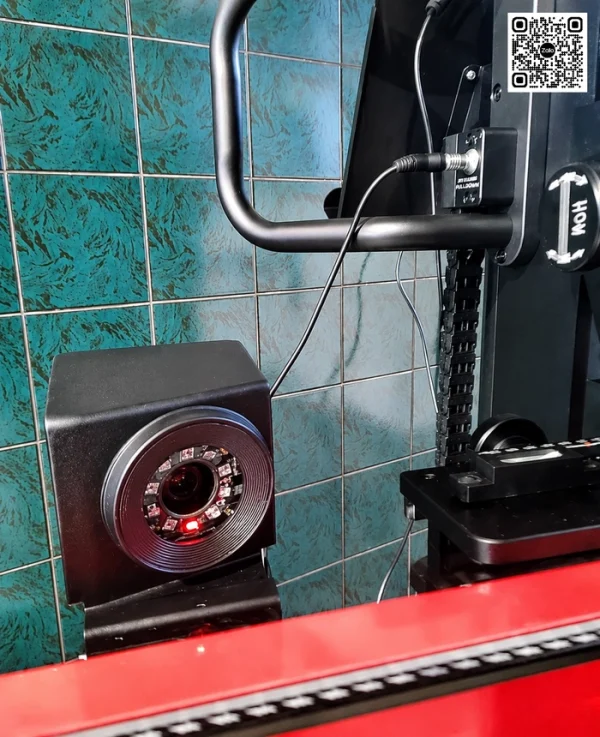

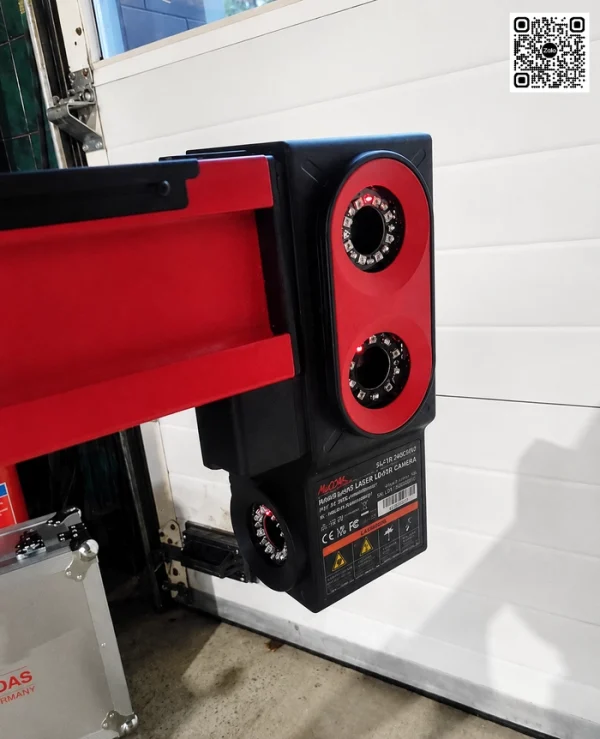

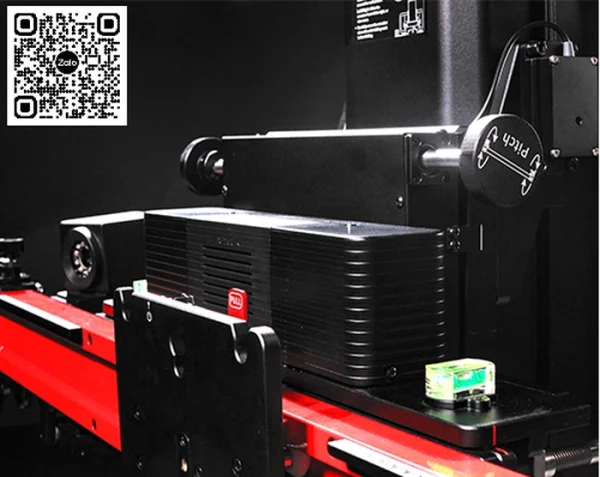

Autel IA900 sở hữu 6 camera độ phân giải cao siêu nét nhận dạng rõ các bảng đo và tăng độ chính xác khi đo

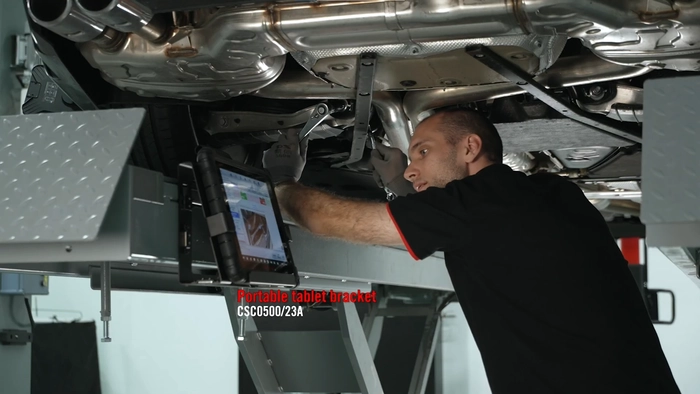

Kết hợp máy chẩn đoán Autel UltraS2, kỹ thuật viên thực hiện căn chỉnh không cần phải nhìn màn hình ti vi
Thông số kỹ thuật của bộ Autel MaxiSys IA900
| Thông số | Giá trị |
| Công suất định mức | 260 W |
| Nguồn điện | 100 ~ 264 V, 50/60 Hz |
| Kích thước khung hiệu chuẩn khi gấp gọn (DxRxC) | 860 × 1240 × 1995 mm (33.86 × 48.82 × 78.54 in) |
| Chiều dài thanh ngang khi mở | 2760 mm (108.66 in) |
| Chiều dài thanh ngang khi gấp | 1240 mm (48.82 in) |
| Phạm vi điều chỉnh chiều cao khung hiệu chuẩn | 1880 ~ 2580 mm (74.02 ~ 101.57 in) |
| Phạm vi điều chỉnh chiều cao thanh ngang | 325 ~ 2175 mm (12.80 ~ 85.63 in) |
| Số lượng camera | 6 |
| Độ phân giải mỗi camera | 3072 × 2048 pixel |
| Nhiệt độ hoạt động | -10°C ~ 50°C (14°F ~ 122°F) |
| Nhiệt độ lưu trữ | -20°C ~ 60°C (-4°F ~ 140°F) |
| Dòng máy chẩn đoán tương thích | MaxiSys Ultra |
Thông số kỹ thuật bộ phụ kiện căn chỉnh thước lái Autel MaxiSys IA900
| Thông số | Giá trị |
| Khoảng cách làm việc khuyến nghị | 2667 mm (105 in) |
| Chiều dài cơ sở hỗ trợ | 2032 ~ 5588 mm (80 ~ 220 in) |
| Khoảng cách hai bánh xe hỗ trợ (Track Width) | 1270 ~ 2490 mm (50 ~ 98.03 in) |
| Đường kính vành bánh xe hỗ trợ (Sử dụng kẹp vành) | 279 ~ 609 mm (11 ~ 24 in) |
| Đường kính lốp hỗ trợ (Sử dụng kẹp lốp) | 482.6 ~ 939.8 mm (19 ~ 37 in) |
| Phạm vi điều chỉnh chiều cao thanh ngang | 325 ~ 2200 mm (12.80 ~ 86.61 in) |
| Tần số đo (điển hình) | 9 lần/giây |
| Tốc độ nâng thanh ngang | 50 mm/giây |
| Nhiệt độ hoạt động | -10°C ~ 50°C (14°F ~ 122°F) |
| Nhiệt độ lưu trữ | -20°C ~ 60°C (-4°F ~ 140°F) |

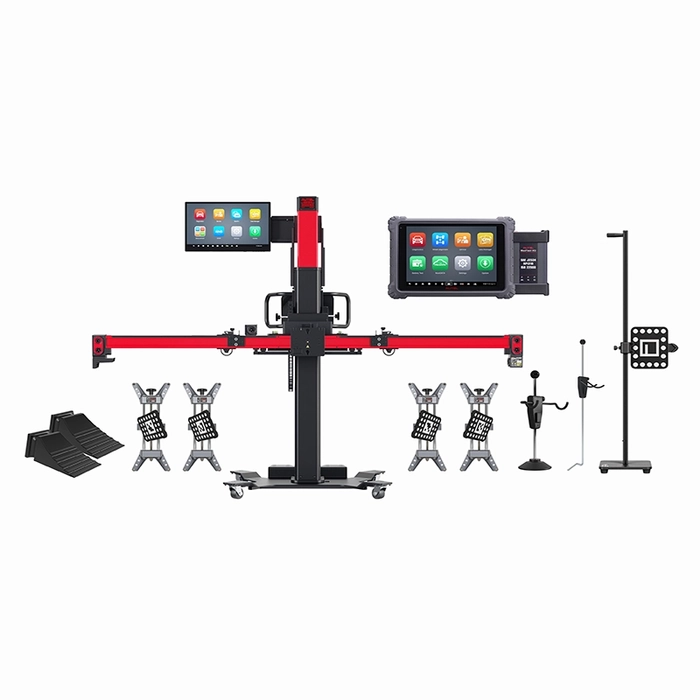

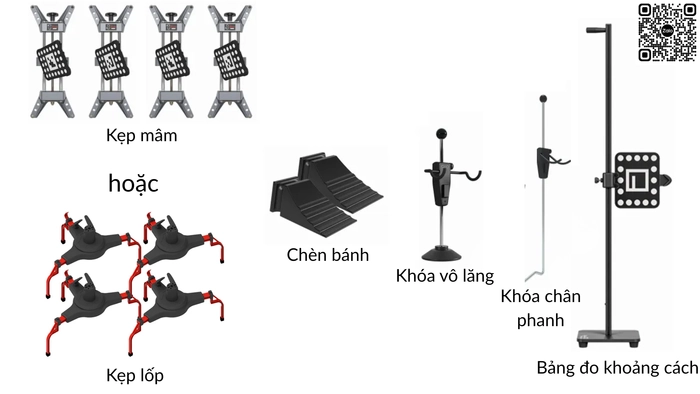

Hình ảnh bộ phụ kiện căn chỉnh thước lái của Autel MaxiSys IA900
Giao diện phần mềm căn chỉnh thước lái và độ chụm bánh xe trên máy Autel
Video toàn quá trình kiểm tra và căn chỉnh thước lái bằng Autel IA900

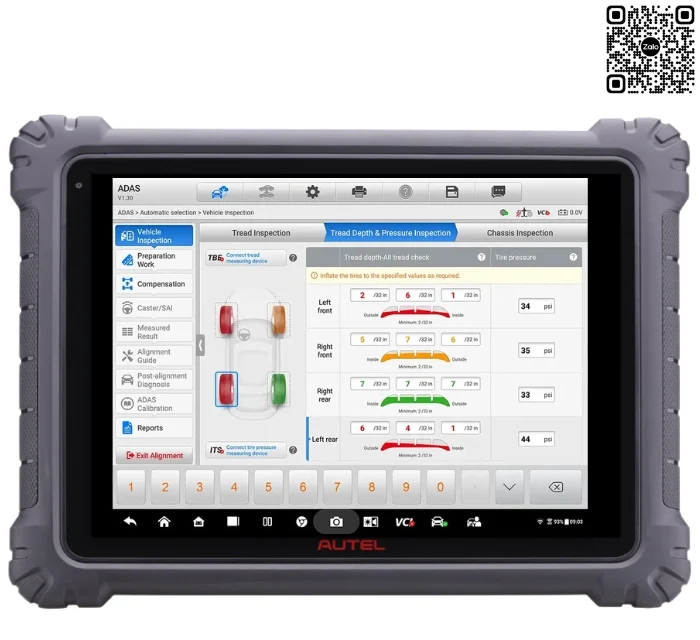

Kết hợp Autel TBE200 và ITS600 kiểm tra độ mòn gai lốp và áp suất lốp 4 bánh xe
Kết quả đo độ chụm bánh xe

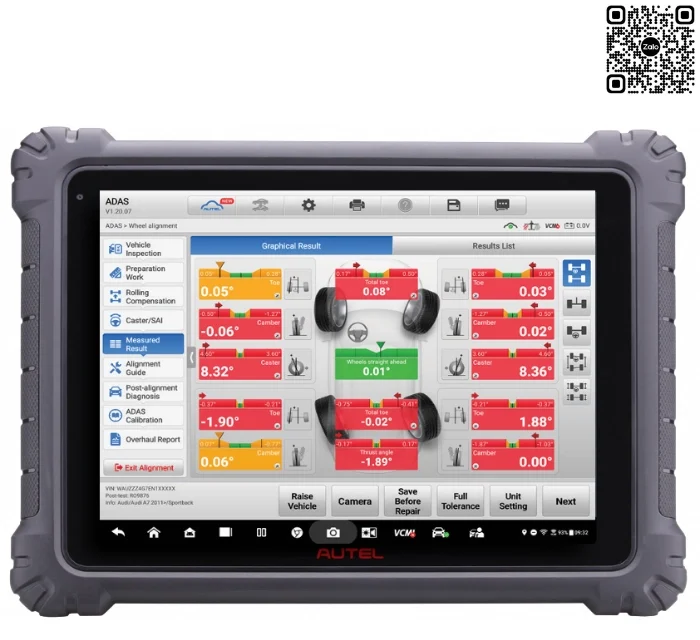

Kết quả đo góc toe, camber, caster, độ thẳng lái, thrust angle của xe bằng hình ảnh 3D trực quan với màu xanh là góc nằm trong phạm vi cho phép, màu đỏ là góc bị sai cần điều chỉnh

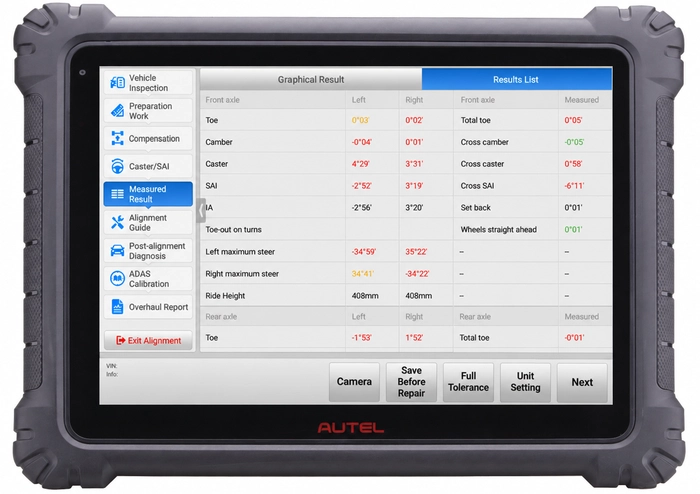

Kết quả đo góc toe, camber, caster, độ thẳng lái, thrust angle của xe bằng thông số cụ thể

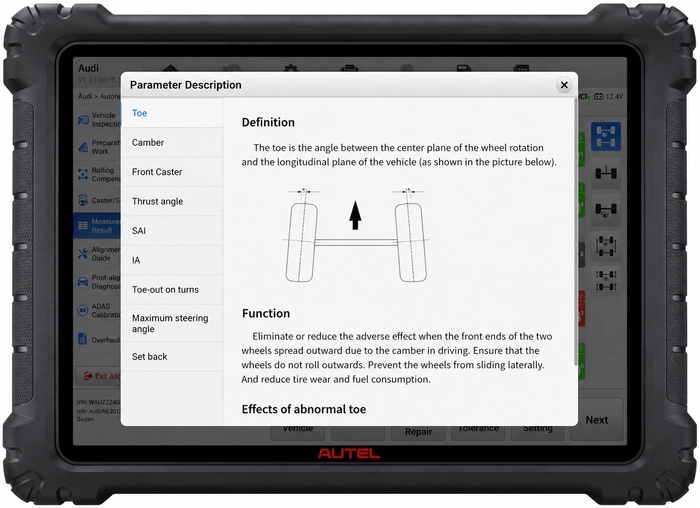

Giải thích, mô tả các góc đặt bánh xe, tác hại khi đặt sai góc để giải thích với khách hàng

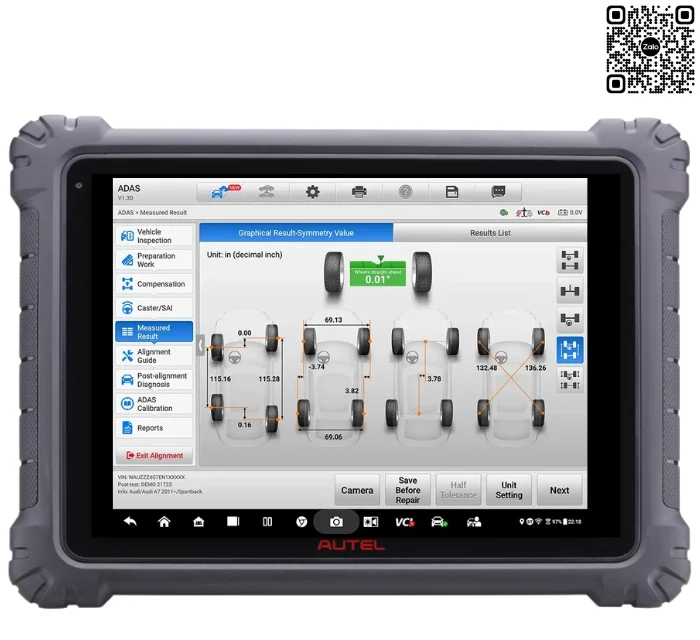

Chức năng đo đường chéo hình học (độ biến dạng thân xe)
Hướng dẫn chỉnh góc camber

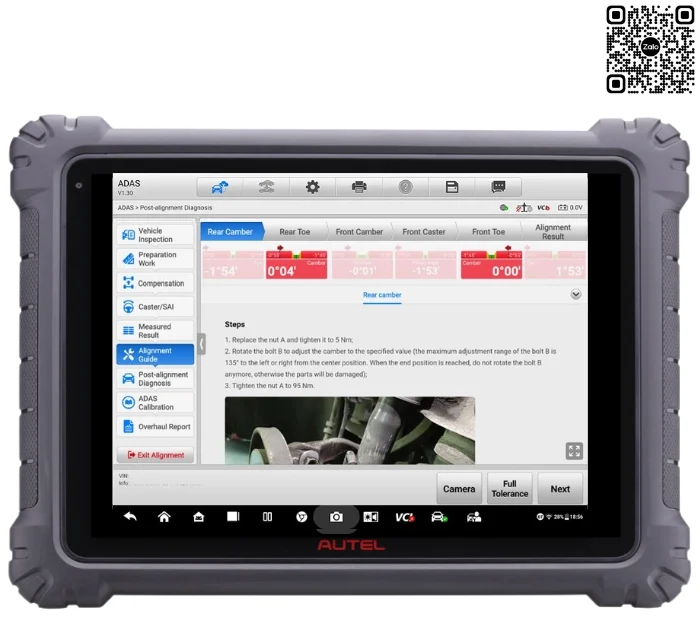

Hướng dẫn điều chỉnh góc camber sau

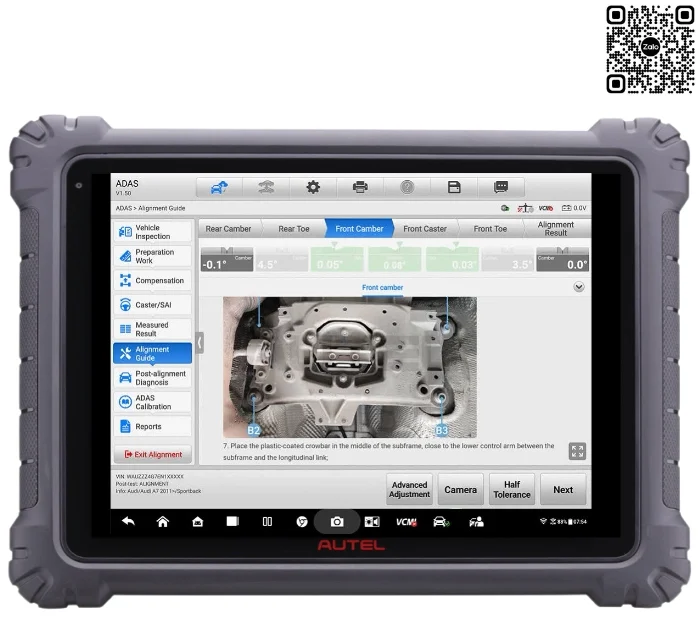

Hướng dẫn điều chỉnh góc camber trước
Hướng dẫn chỉnh góc toe

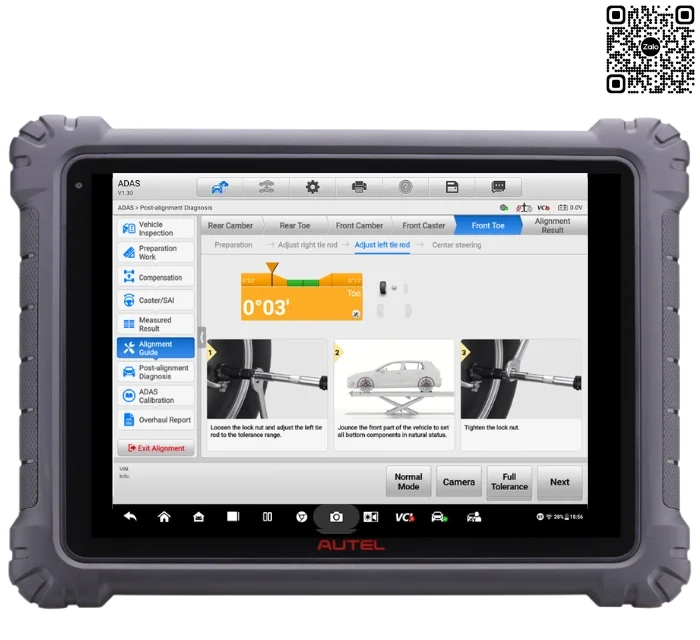

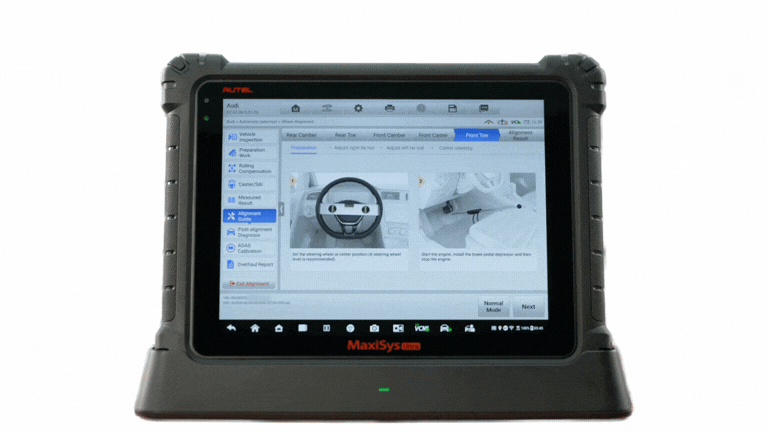

Hướng dẫn điều chỉnh góc toe bằng ảnh động trực quan thao tác dễ dàng

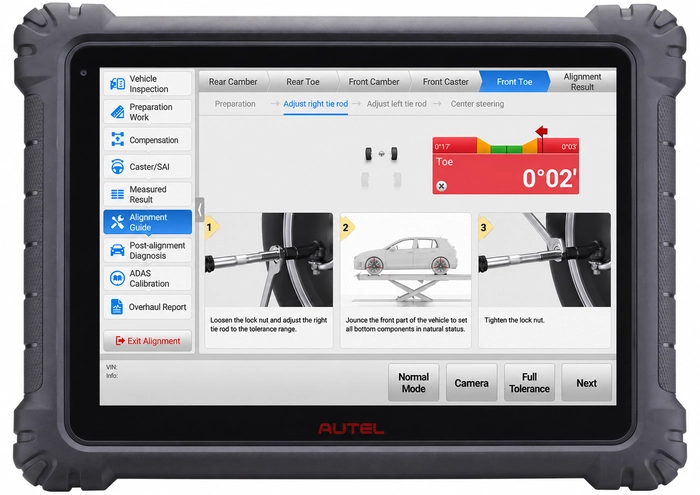

Hướng dẫn điều chỉnh góc toe phải theo từng bước

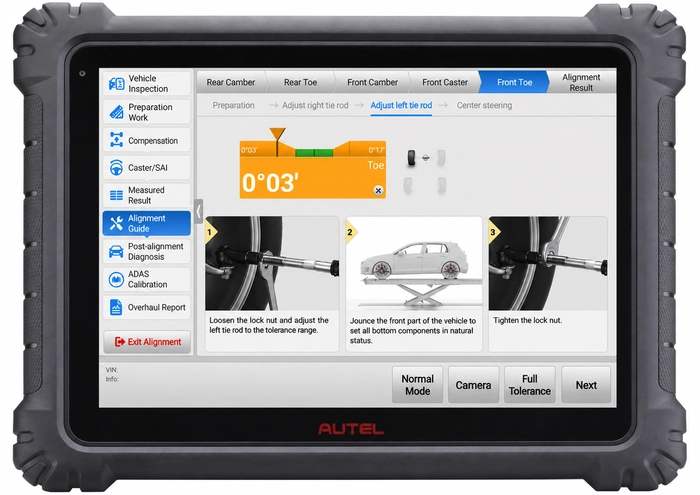

Hướng dẫn điều chỉnh góc toe trái theo từng bước
Hướng dẫn chỉnh góc S.A.I và caster

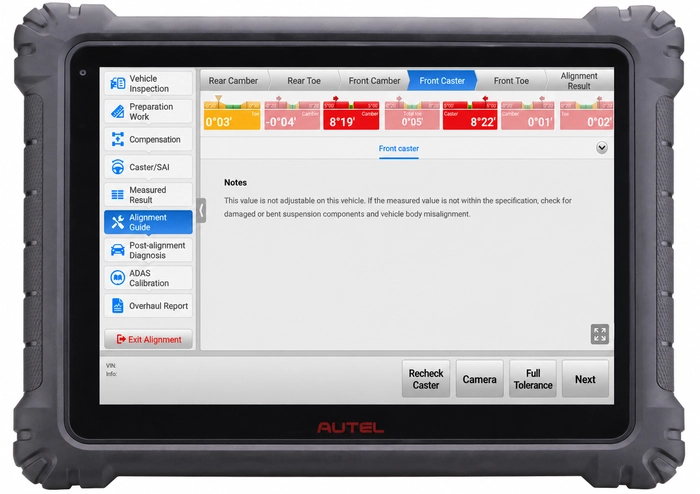

Ở một số xe không có thông số hãng cụ thể để điều chỉnh góc caster, kiểm tra tình trạng hư hỏng, cong vênh các cơ cấu phuộc và thân xe

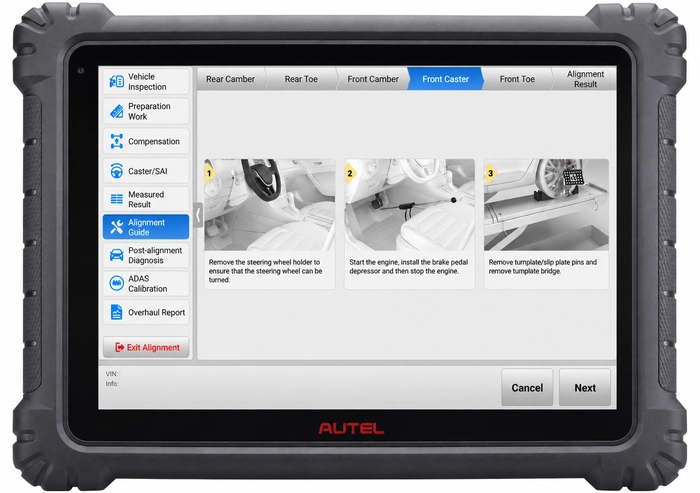

Kiểm tra lại góc caster sau điều chỉnh

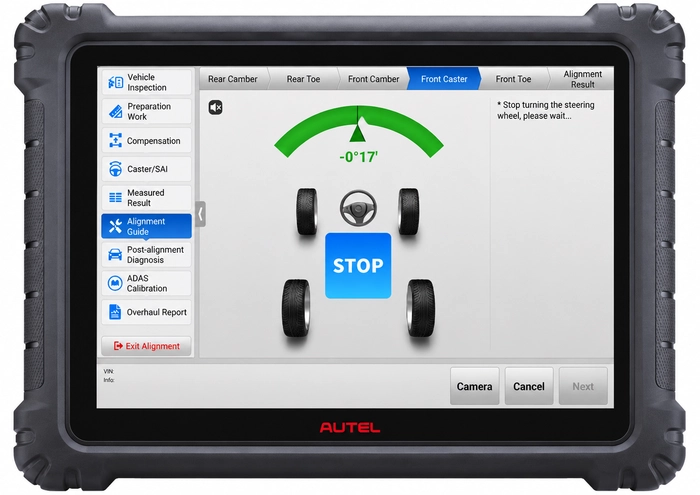

Kiểm tra lại góc caster, góc lái sau điều chỉnh

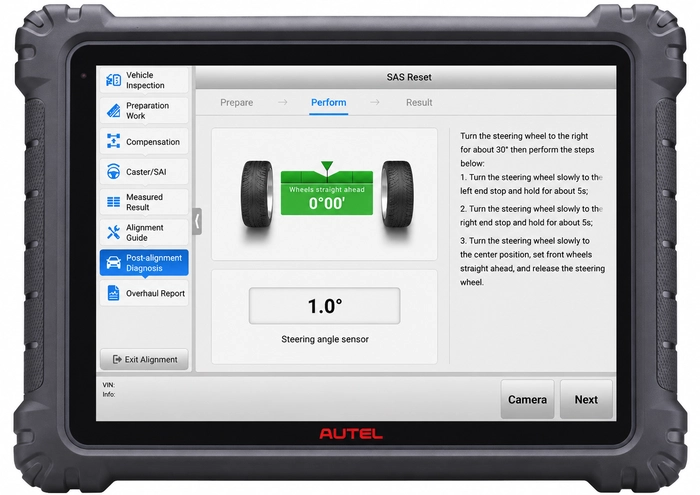

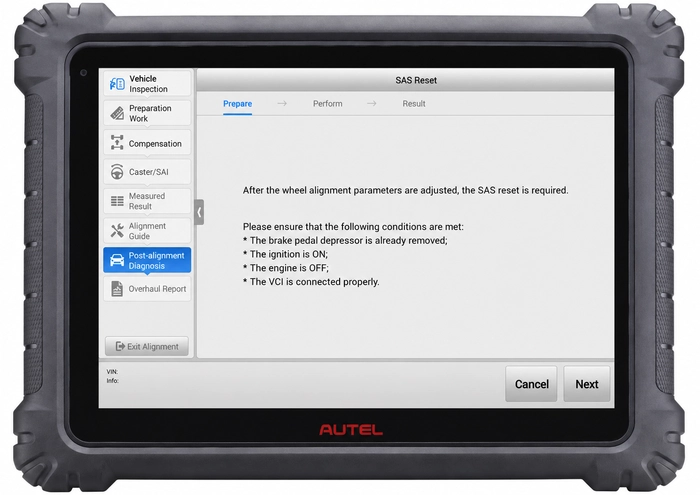

Reset góc lái, cảm biến thước lái sau quá trình căn chỉnh
Reset thước lái sau khi điều chỉnh độ chụm bánh xe, góc toe và góc đẩy thrust angle
Hướng dẫn reset bằng chữ trên máy Autel kết hợp với hình ảnh camera

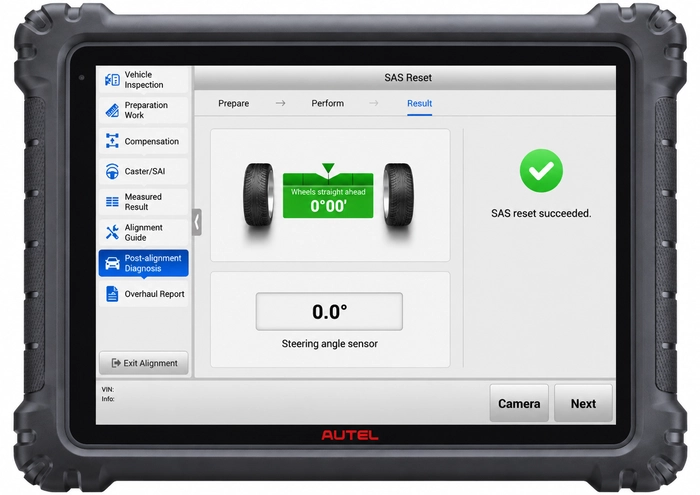

Reset thước lái hoàn tất

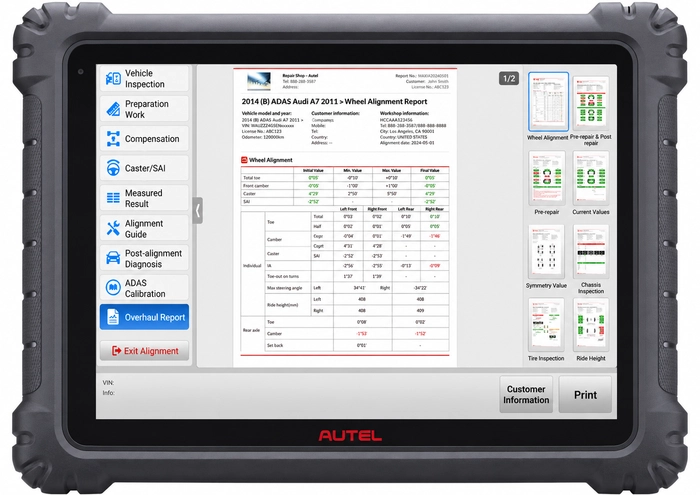

Bảng báo cáo thông số, kết quả đo
Tạo file báo cáo gửi email, tạo mã QR báo cáo gửi trực tiếp đến zalo khách hàng
Hiệu chuẩn hệ thống ADAS

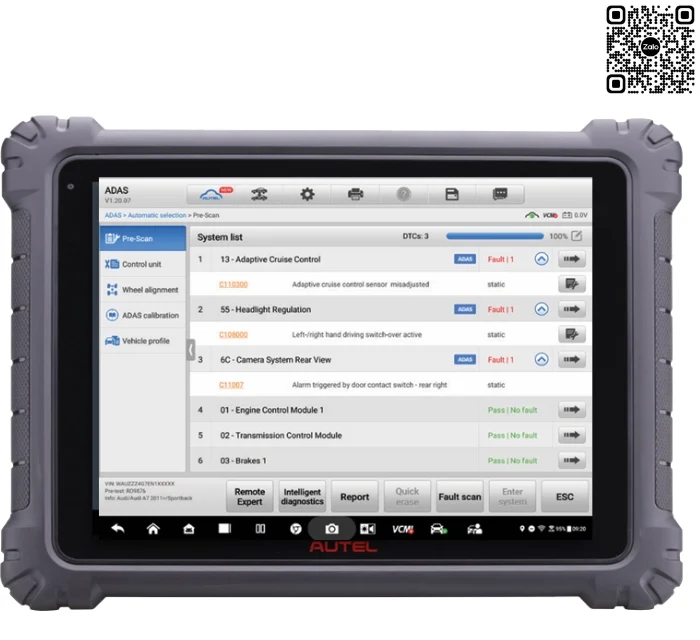

Quét lỗi các hộp ADAS trên xe

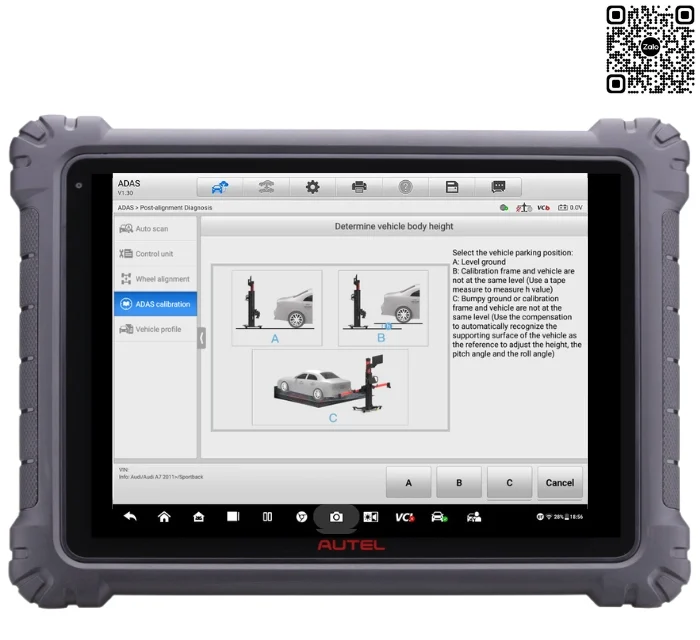

Hiệu chuẩn hệ thống ADAS bù trừ độ nghiêng của mặt sàn bằng Autel IA900
Hướng dẫn lắp đặt các bảng phản chiếu để hiệu chuẩn radar

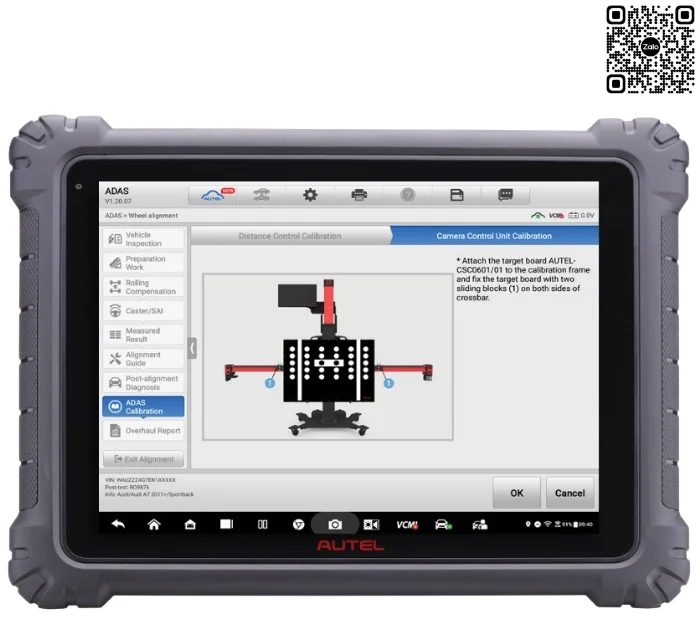

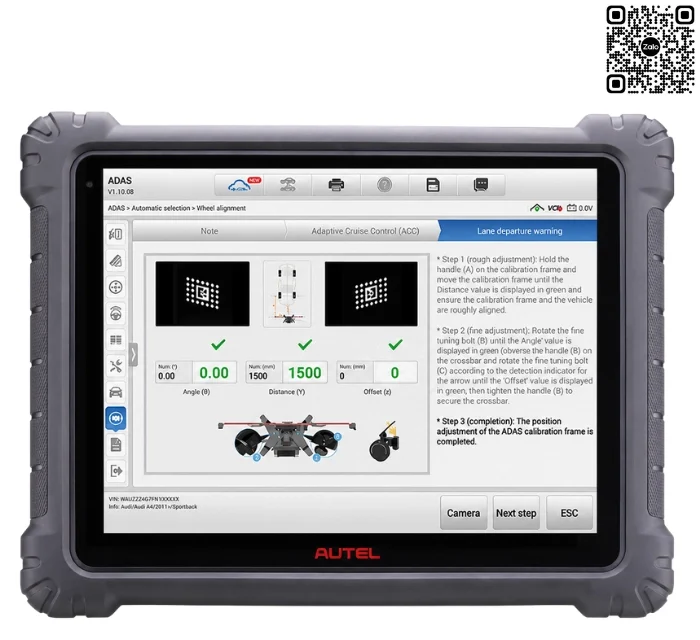

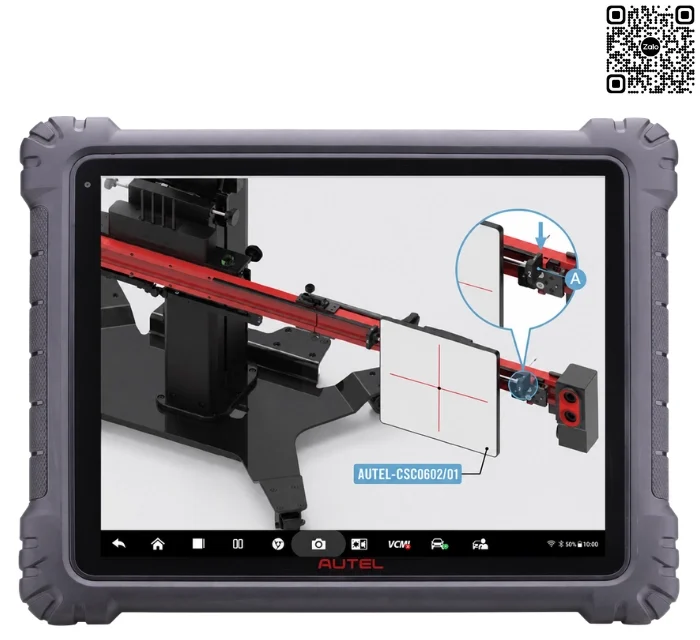

Hướng dẫn đặt các bảng mục tiêu để hiệu chuẩn camera, hệ thống ADAS LDW
Hướng dẫn chi tiết, trực quan từng bước dễ dàng làm theo
Video cân chỉnh hệ thống ADAS, góc đặt lốp xe bằng Autel IA900 kết hợp Ultra S2
Các gói phiên bản của Autel IA900
| Phiên bản |
Hình ảnh |

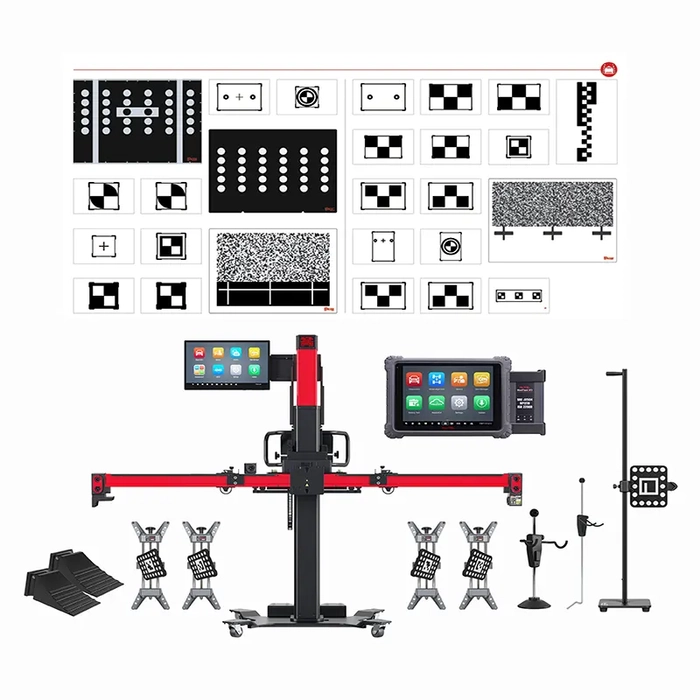

IA900AST
|
 |
IA900LDWT
|
 |

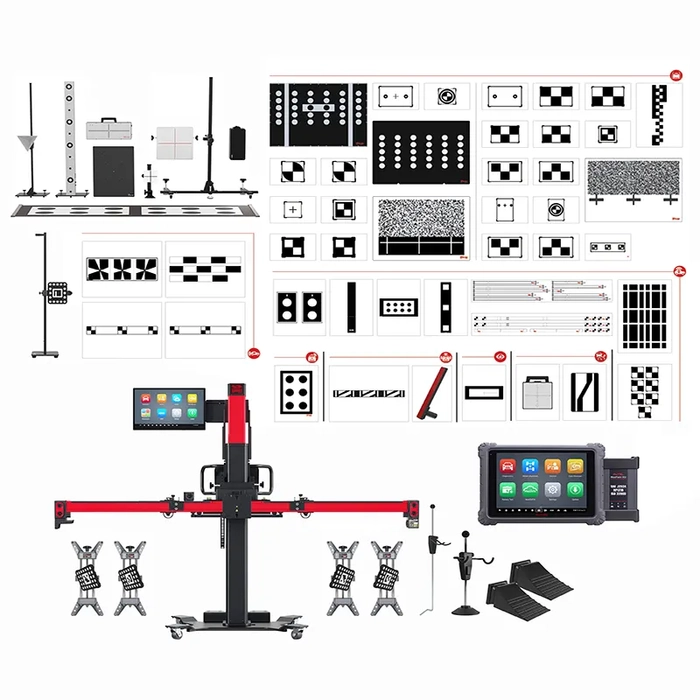

IA900WAT
|
 |
