Chức năng HV Component Test (Kiểm tra linh kiện cao áp) trên các dòng máy chẩn đoán cao cấp của Autel (như 908S3, MS909 S2, ULTRA S2 kết hợp với bộ EV Kit) là một công cụ chuyên biệt để kiểm tra “sức khỏe” và khả năng vận hành của các bộ phận riêng lẻ trong hệ thống điện cao áp trên xe EV/HEV.

  Dưới đây là các chức năng cốt lõi của nó:

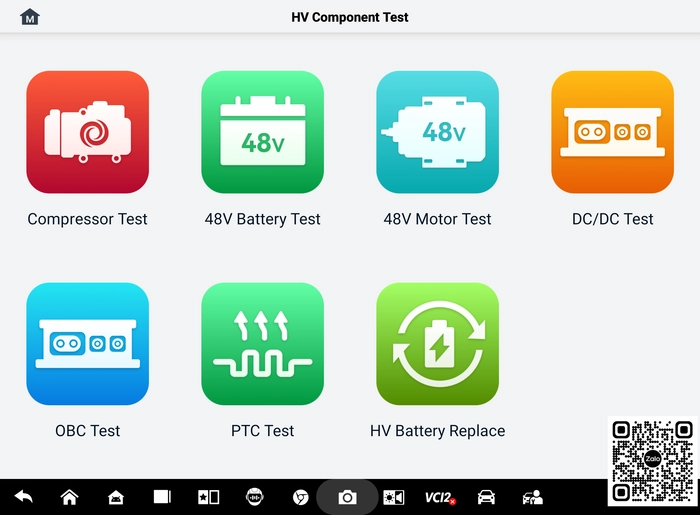

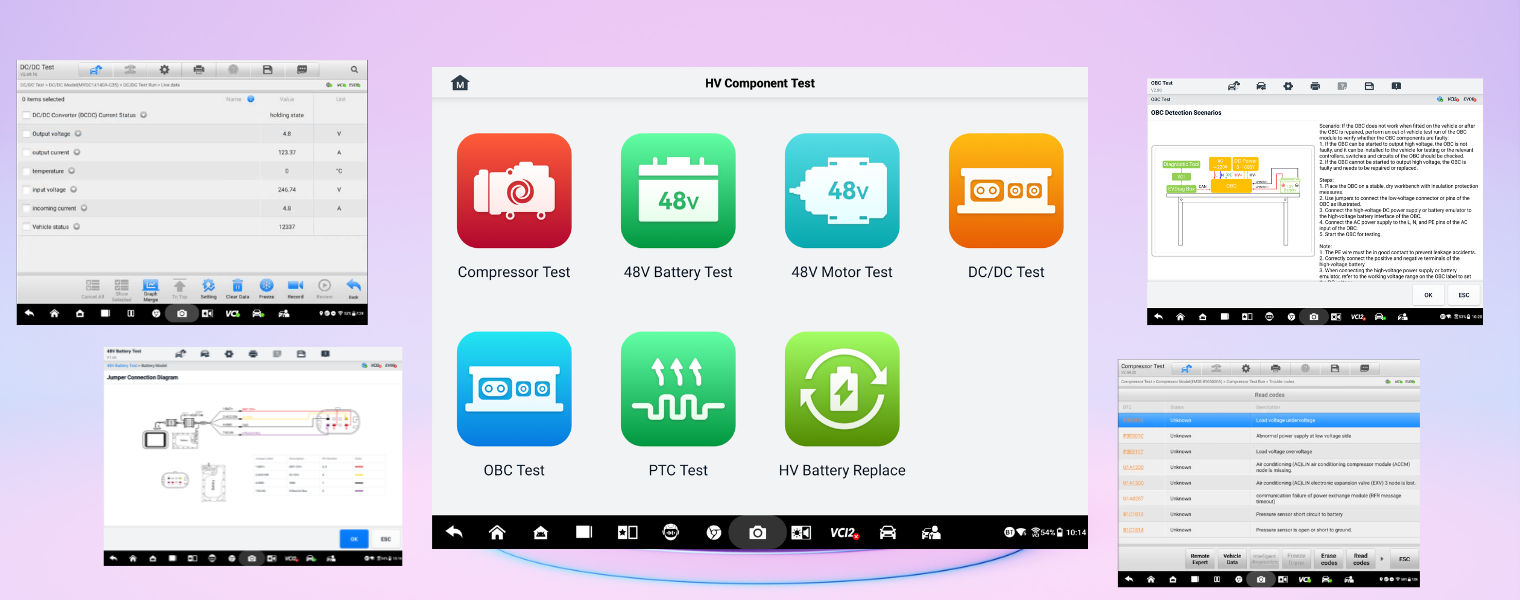

Các chức năng kiểm tra linh kiện điện áp cao trên máy Autel EV

1. Kiểm tra linh kiện khi đã tháo rời (Out-of-Vehicle Test)

  Đây là tính năng đáng giá nhất. Thông thường, máy chẩn đoán chỉ đọc được lỗi khi linh kiện còn gắn trên xe. Với HV Component Test:

• Bạn có thể kết nối máy Autel trực tiếp với các bộ phận như: Máy nén điều hòa điện (E-Compressor), Bộ sạc điện trên xe (OBC), Bộ chuyển đổi DC/DC, hay Bộ sưởi cao áp (HV Heater) khi chúng đã được tháo ra khỏi xe

• Máy sẽ đóng vai trò là “hộp điều khiển giả lập” để kích hoạt và kiểm tra xem linh kiện đó còn hoạt động hay không trước khi quyết định thay mới.

2. Kiểm tra Hệ thống Truyền động (48V/Cao áp)

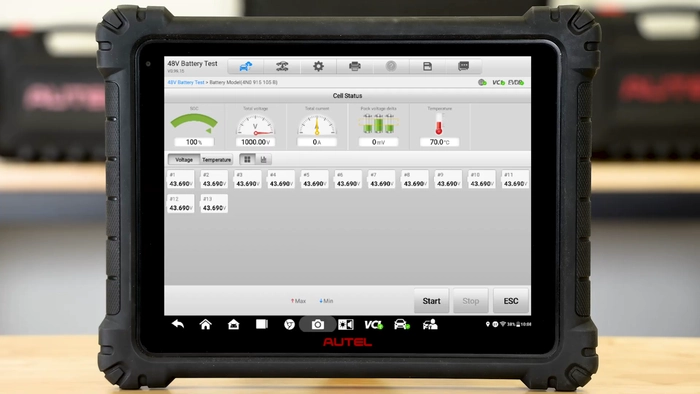

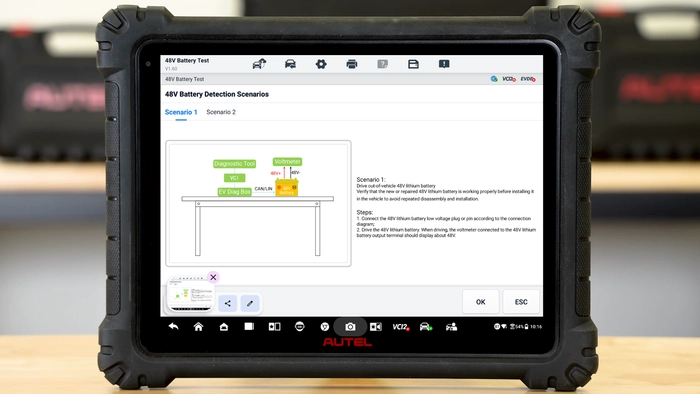

• 48V Battery Test: Kiểm tra sức khỏe (SOH) và trạng thái nạp (SOC) của bình điện 48V. Nó quét các cell pin để tìm sự chênh lệch điện áp hoặc lỗi hệ thống quản lý pin (BMS).

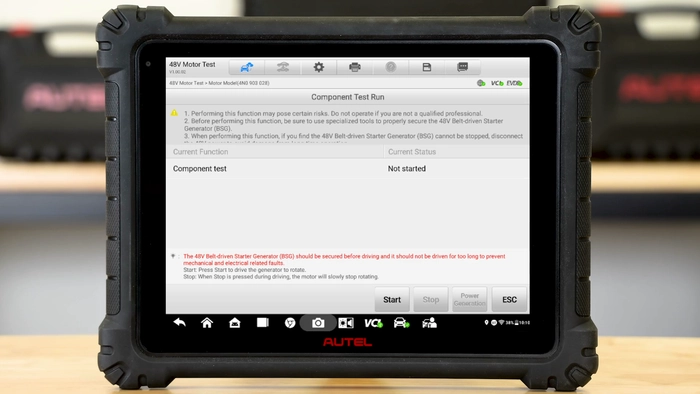

• 48V Motor Test: Kích hoạt thử nghiệm mô-tơ điện để kiểm tra hiệu suất quay, độ cách điện và các cảm biến vị trí rotor bên trong mô-tơ.

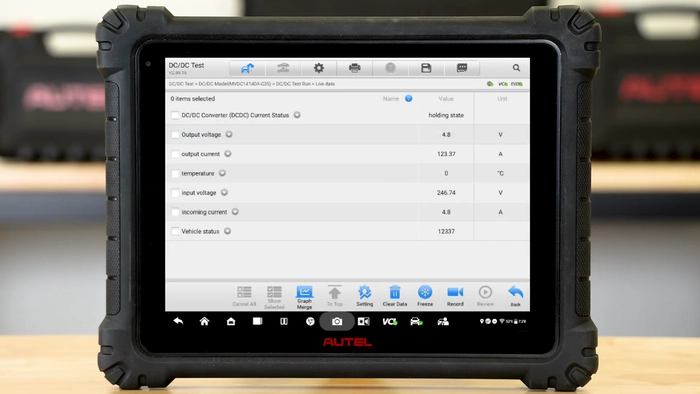

• DC/DC Test: Kiểm tra bộ chuyển đổi điện áp. Bộ phận này có nhiệm vụ hạ điện áp cao (48V hoặc hơn) xuống 12V để sạc cho bình ắc-quy phụ và nuôi các thiết bị ngoại vi (đèn, còi, màn hình).

3. Kiểm tra Hệ thống Phụ trợ & Tiện nghi

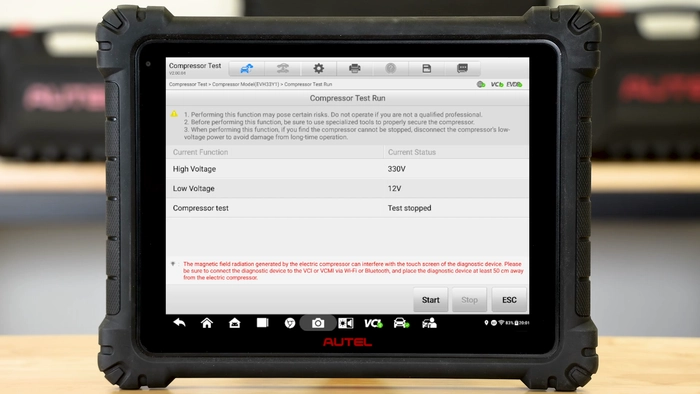

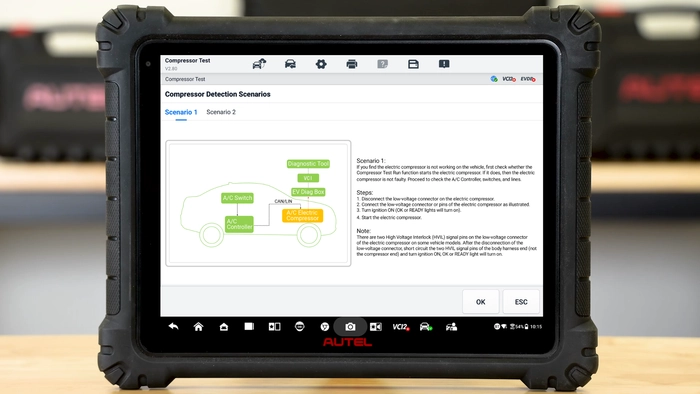

• Compressor Test: Kiểm tra máy nén điều hòa điện. Vì xe điện không dùng dây curoa từ động cơ, máy nén chạy bằng điện cao áp. Test này giúp xác định máy nén có khởi động và làm lạnh đúng công suất không.

• PTC Test: Kiểm tra bộ sưởi điện (Positive Temperature Coefficient). Dùng để tạo nhiệt làm ấm khoang lái hoặc hỗ trợ làm ấm pin khi trời lạnh.

• OBC Test (On-Board Charger): Kiểm tra bộ sạc tích hợp trên xe. Đây là bộ phận chuyển đổi dòng điện xoay chiều (AC) từ trụ sạc/ổ điện gia đình thành dòng một chiều (DC) để nạp vào pin cao áp.

4. Bảo trì Đặc biệt

• HV Battery Replace: Đây là chức năng cấu hình lại phần mềm khi bạn thay thế cụm pin cao áp mới hoặc thay thế mô-đun pin. Nó giúp xe nhận diện ID pin mới và đồng bộ hóa các thông số quản lý năng lượng.

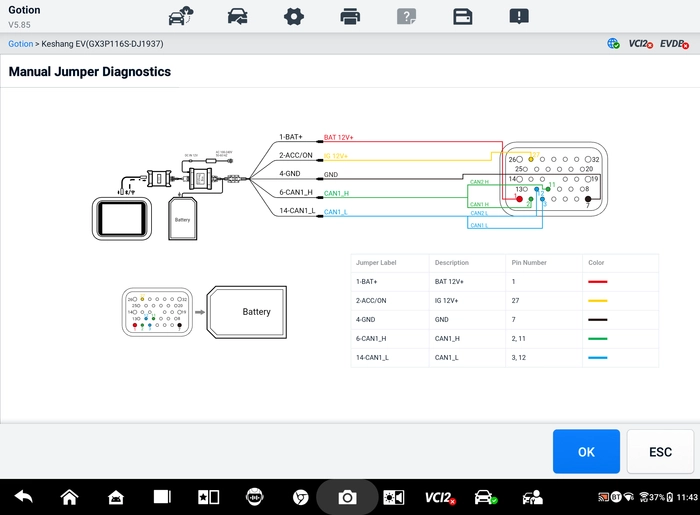

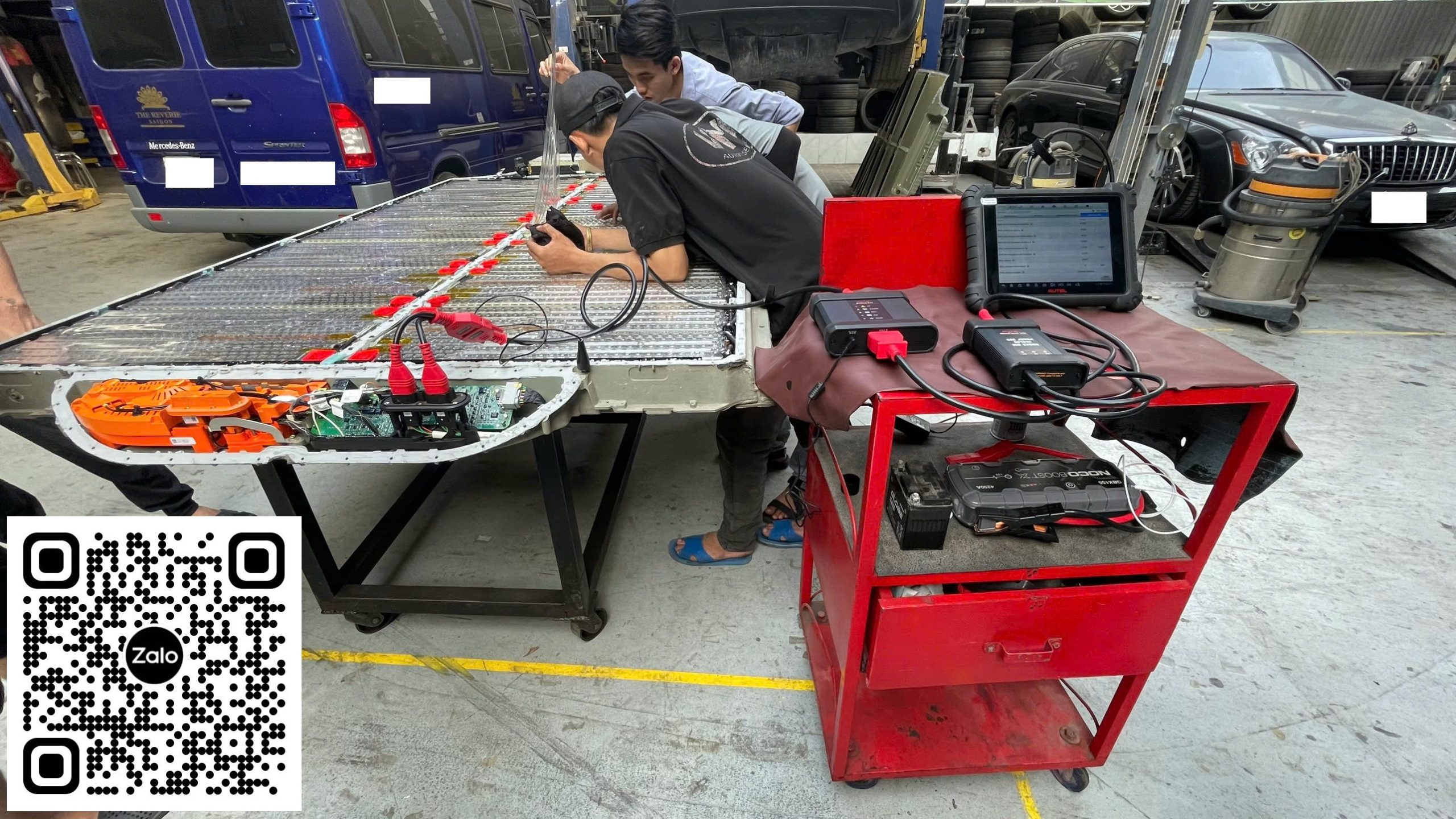

Kiểm tra bộ pin sau khi tháo từ xe bằng máy chẩn đoán xe điện Autel EV Kit

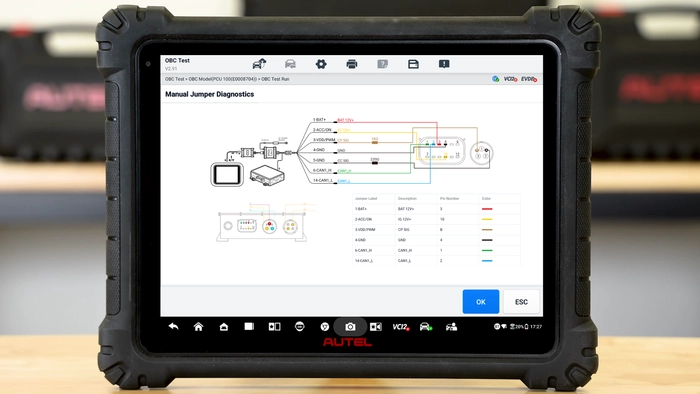

5. Sơ đồ kết nối và Hướng dẫn đo kiểm (Guided Diagnostics)

Vì mỗi xe có một kiểu giắc cắm khác nhau, phần mềm sẽ hiển thị:

• Hình ảnh thực tế: Chỉ dẫn chính xác vị trí chân cắm (pinout) trên linh kiện.

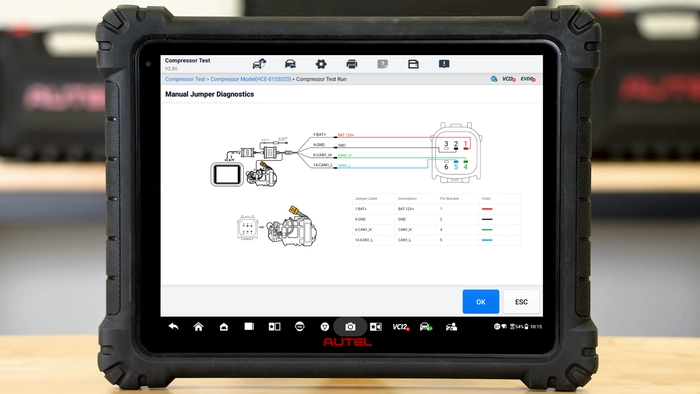

• Sơ đồ đấu dây: Hướng dẫn bạn dùng cáp nào trong bộ EV Kit để kết nối an toàn.

• Quy trình an toàn: Nhắc nhở các bước xả điện hoặc trang bị đồ bảo hộ (găng tay cách điện) trước khi đo.

6. Xác định lỗi phần cứng hay phần mềm

• Khi xe báo lỗi hệ thống cao áp, thợ thường khó biết lỗi do linh kiện hỏng hay do hộp điều khiển (ECU) ra lệnh sai. HV Component Test giúp cô lập lỗi bằng cách kích hoạt trực tiếp linh kiện. Nếu kích trực tiếp mà linh kiện chạy tốt lỗi nằm ở đường dây hoặc hộp điều khiển trên xe.

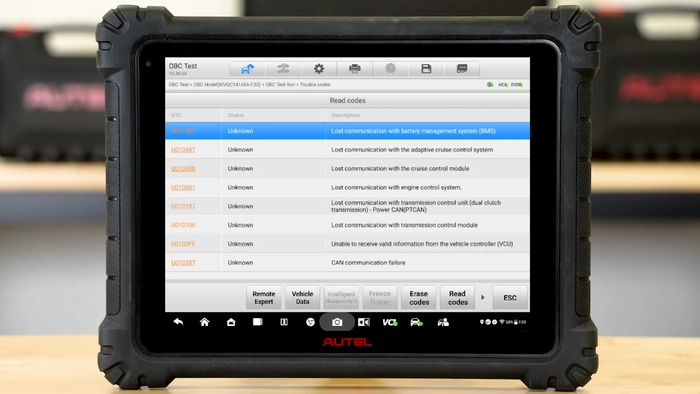

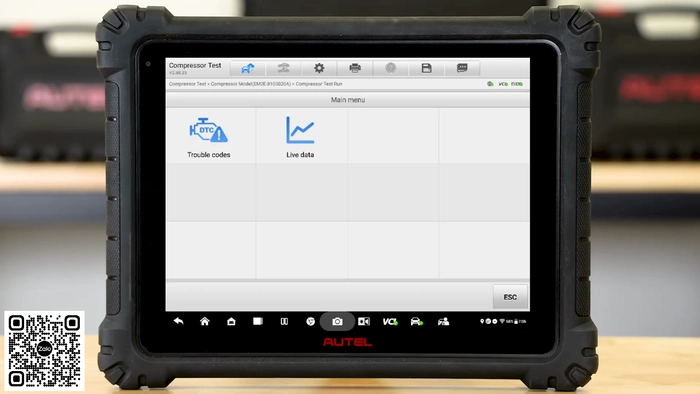

Kết hợp thêm xem mã lỗi ECU và dữ liệu trực tiếp để kiểm tra linh kiện cao áp bằng Autel EV Kit

  Tóm lại: Chức năng này giúp gara sửa chữa ở cấp độ module, thay vì phải thay thế cả cụm linh kiện đắt tiền theo kiểu “đoán mò”, giúp tiết kiệm chi phí rất lớn cho khách hàng.
